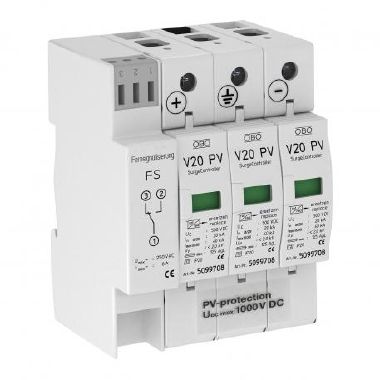

Descrizione
Limitatore di sovratensione tipo 2 per impianti fotovoltaici FV con contatto FS come commutatore a potenziale zero• Unità completa con deviatore resistore innestabile con unità di separazione• Connessione Y resistente a prova di errori per l'inserimento secondo VDE 0100-712 (EN 50539-12)• Equipotenzializzazione per la protezione da sovratensioni secondo VDE 0100-443 (IEC 60364-4-44)• V20-C 3-PH-1000 testato secondo EN 50539-11 (VDE / KEMA)• Capacità di scarica corrente fino a 40 kA (8/20) per polo• Livello di protezione DC basso: < 4,0 kV e Uoc max = 1000V DC• Con visualizzazione ottica per l'impiego in quadri di distribuzioneImpiego: impianti fotovoltaici senza o con parafulmine isolato separato
RoHS declaration
Scheda tecnica
Scheda tecnica
Pagina Produttore

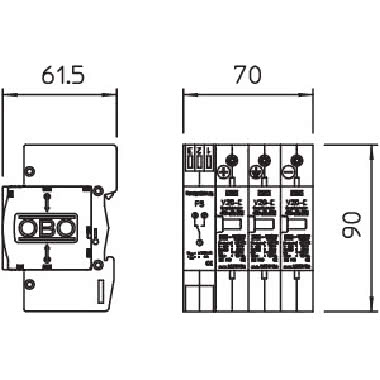

Disegno quotato
Caratteristiche tecniche
tipo di montaggio
barra cieca 35 mm
con contatto telecomunicazioni
SI
dimensione
4 UM
livello di protezione (kV)
4
esecuzione dei poli
3
corrente impulsiva dispersione nominale (8/20) (kA)
20
forma della rete
altri
classe di prova tipo 2
SI
segnalazione nell’apparecchio
ottico
grado di protezione (IP)
IP20
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
25
