Descrizione

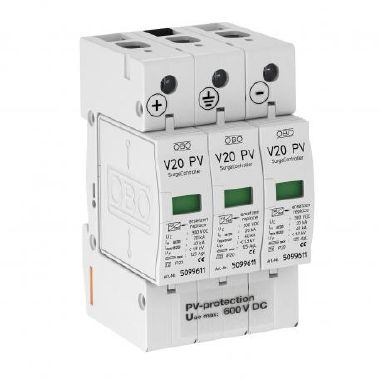

Limitatore di sovratensione tipo 2 per impianti fotovoltaici FV• Unità completa con limitatore varistore innestabile con unità di separazione• Connessione Y per l'inserimento secondo VDE 0100-712 (EN 50539-12)• Equipotenzializzazione per la protezione da sovratensioni secondo VDE 0100-443 (IEC 60364-4-44)• Capacità di scarica corrente fino a 40 kA (8/20) per polo• Livello di protezione DC basso: < 2,6 KV (Uoc max = 600V DC)• Limitatore, innestabile con unità di sicurezza termodinamica indicatore ottico di funzionamento• Limitatore-varistore all'ossido di zinco incapsulato non soffiante per l'utilizzo in cassette di distribuzione Impiego: impianti fotovoltaici senza o con parafulmine isolato separato
Disegno quotato
RoHS declaration
Scheda tecnica
Pagina Produttore
Scheda tecnica
Caratteristiche tecniche
tipo di montaggio
barra cieca 35 mm
con contatto telecomunicazioni
NO
dimensione
3 UM
livello di protezione (kV)
2.6
esecuzione dei poli
3
corrente impulsiva dispersione nominale (8/20) (kA)
20
forma della rete
altri
classe di prova tipo 2
SI
segnalazione nell’apparecchio
ottico
grado di protezione (IP)
IP20
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
25
