Descrizione

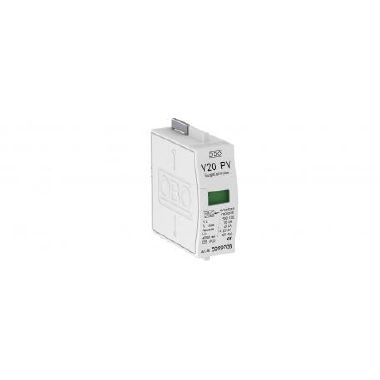

Limitatore di sovratensione tipo 2 per impianti fotovoltaici• Equipotenzializzazione per la protezione da sovratensioni secondo VDE 0100-443 (IEC 60364-4-44)• Capacità di scarica corrente fino a 40 kA (8/20) per polo• Livello di protezione DC basso: < 2,0 KV per polo (collegamento Y: 4,0 kV e Uoc max = 1000 V DC)• Deviatore, innestabile con unità di separazione termodinamica e indicatore ottico di funzionamento• Limitatore-varistore all'ossido di zinco incapsulato per l'utilizzo in cassette di distribuzione• Elevata conducibilità elettrica con lunga durataUtilizzo: impianti fotovoltaici senza o con parafulmine isolato separato

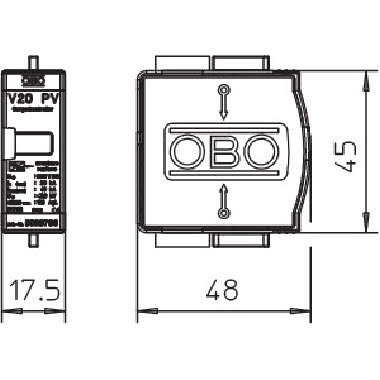

Disegno quotato
Scheda tecnica
Scheda tecnica
Pagina Produttore
RoHS declaration
Caratteristiche tecniche
livello di protezione (kV)
2
esecuzione dei poli
1
tensione permanente AC max. (V)
440
corrente impulsiva dispersione nominale (8/20) (kA)
20
tensione nominale AC (V)
400
tensione nominale DC (V)
400
forma della rete
TN
segnalazione nell’apparecchio
ottico
grado di protezione (IP)
IP20
fusibile ausiliario integrato
NO
