Descrizione
Modulo di protezione tipo 2• Modulo di protezione innestabile, modulo di protezione separabile dalla base senza bisogno di utensili• Comprende unità di separazione termica e segnalatore di stato ottico• Conducibilità elettrica elevata con lunga durata utile
Istruzioni montaggio
Istruzioni montaggio
RoHS declaration
Scheda tecnica

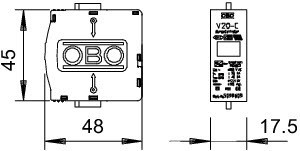

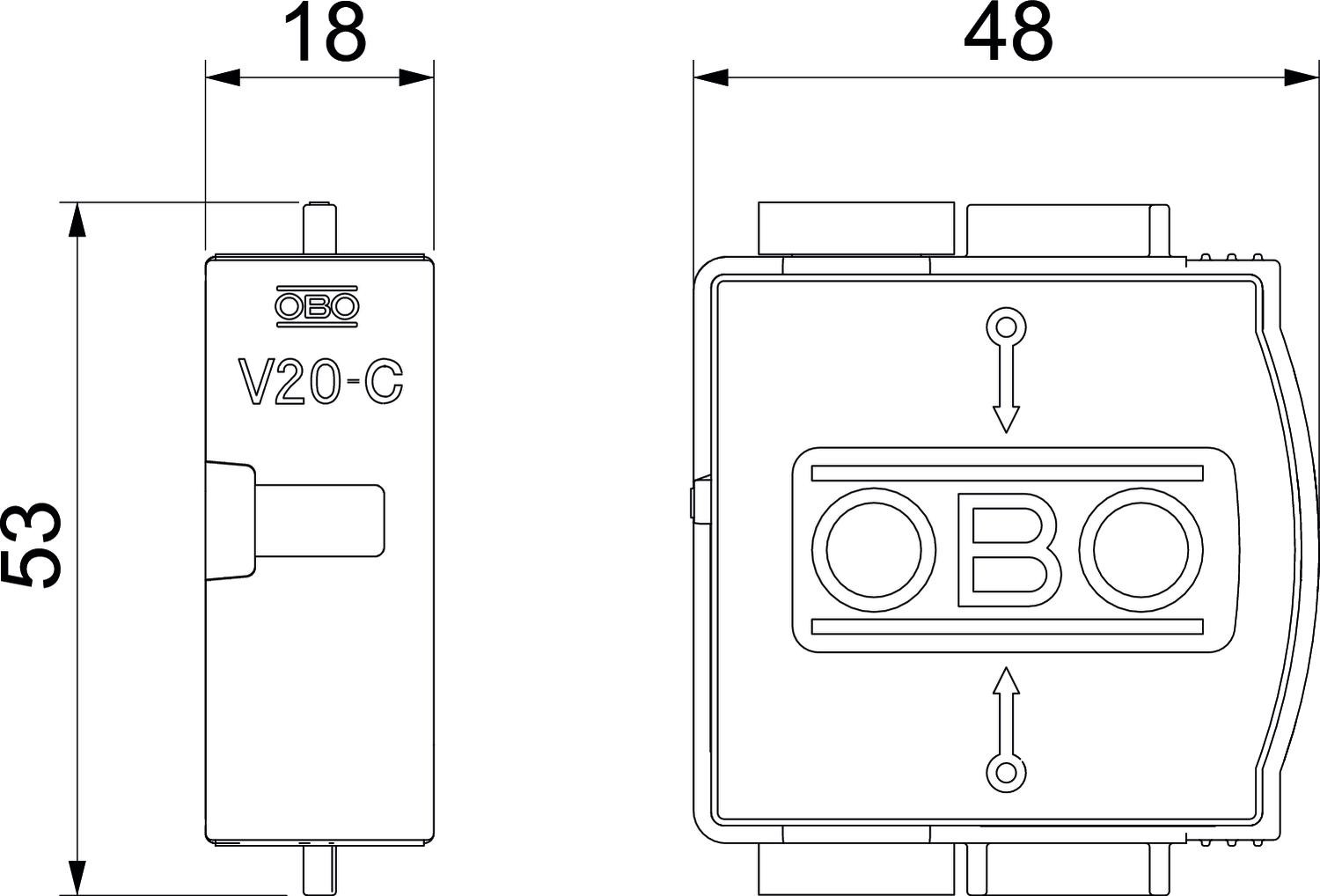

Disegno quotato
Caratteristiche tecniche
tipo di montaggio
su elemento base
con contatto telecomunicazioni
NO
livello di protezione (kV)
0.5
esecuzione dei poli
1
tensione permanente AC max. (V)
75
corrente impulsiva dispersione nominale (8/20) (kA)
15
tensione nominale AC (V)
60
tensione nominale DC (V)
230
forma della rete
TN
classe di prova tipo 2
SI
segnalazione nell’apparecchio
ottico
tensione permanente DC max. (V)
100
grado di protezione (IP)
IP20
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
25
