Descrizione

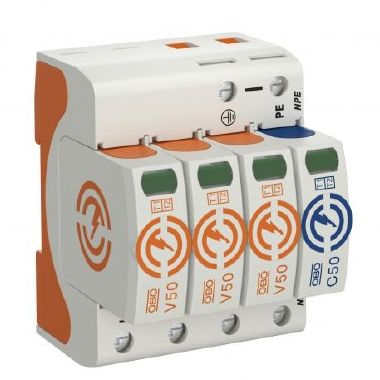

Scaricatore combinato per corrente da fulmine di tipo 1+2• Installazione con parafulmine secondo VDE 0185-305 (IEC 62305)• Capacità di scarica di corrente da fulmine 12,5 kA (10/350) per polo e fino a 50 kA (10/350) totale• Limitatore modulare estraibile completo di sistema di disconnessione e indicatore visivo di stato• Connessione ad incastro con protezione da vibrazione e codifica della tensione• Plastica secondo UL 94 V-0• Le versioni FS sono dotate di contatto in scambio, privo di potenziale, per la segnalazione di guasto a distanzaUtilizzo: installabile in strutture dotate di parafulmine con classe III e IV.
Scheda tecnica
Scheda tecnica
Pagina Produttore
RoHS declaration

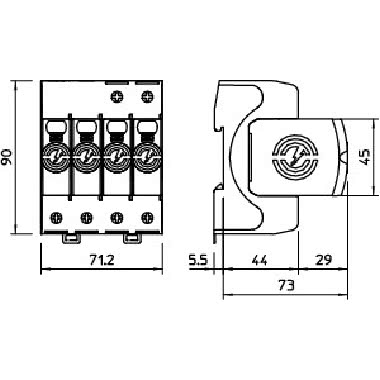

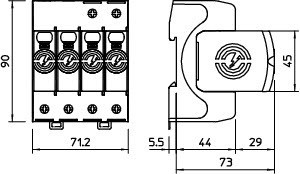

Disegno quotato
Istruzioni montaggio
Scheda Tecnica
tipo di montaggio
barra cieca 35 mm
corrente impulsiva (10/350) (kA)
12.5
numero di poli
4
dimensione
4 UM
livello di protezione (kV)
1.3
soffiante
NO
segnalazione a distanza
NO
capacità di estinz. della corrente successiva (kA)
0.1
tensione permanente AC max. (V)
280
tensione nominale AC (V)
230
classe di prova
tipo 1 e 2
livello di protezione L-N (kV)
1.3
segnalazione nell’apparecchio
ottico
tensione permanente DC max. (V)
350
livello di protezione N-PE (kV)
1.5
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
35
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
SI
forma della rete TN-C
NO
forma della rete TN-S
SI
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
SI
