Descrizione

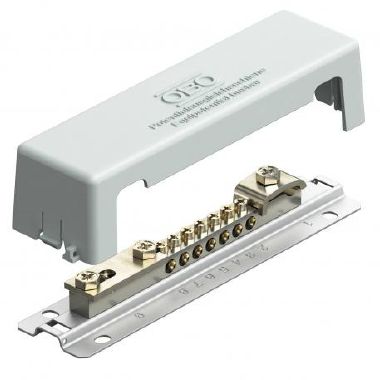

Piastra equipotenziale con base in metallo per l'equipotenzializzazione secondo IEC 60364-4-41 / IEC 603645-54 (CEI 64-8) e per l'equipotenzializzazione con parafulmine secondo CEI EN 62305• Coperchio scorrevole in polistirolo, grigio• Coperchio scorrevole sigillabile/scrivibile• Base in acciaio, zincato• Terminali portacontatti in ottone nichelato• Viti e piastre in acciaio, zincato galvanicamente• Portata di corrente da fulmini 100 kA (10/350)Possibilità di collegamento:• 7 conduttori a uno o più fili fino a 25 mm² o conduttori flessibili fino a 16 mm²• 1 tondo Rd 8-10• 1 conduttore piatto fino a FL 30 o tondo Rd 8-10

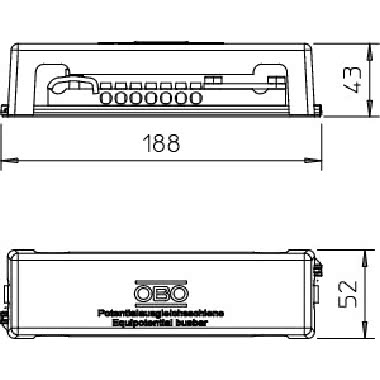

Disegno quotato
Scheda tecnica
Scheda tecnica
Pagina Produttore
RoHS declaration
Caratteristiche tecniche
larghezza (mm)
52
esecuzione
con calotta di copertura
altezza (mm)
43
forma costruttiva
struttura fissa
lunghezza (cm)
188
num. collegamenti conduttore piatto fino a 30 mm
1
num. collegamenti conduttore piatto fino a 40 mm
0
num. collegamenti conduttore fino a 16 mm² rigido
0
num. collegamenti conduttore fino a 25 mm² rigido
7
num. collegamenti conduttore fino a 6 mm² rigido
0
num. collegamenti conduttore fino a 95 mm² rigido
0
numero di collegamenti conduttore circolare 10 mm
0
numero di collegamenti conduttore circolare 8 mm
0
num. di collegamenti conduttore circolare 8-10 mm
1
isolatore
NO
superficie del morsetto
con zincatura galvanica/elettrolitica
superficie della guida di contatto
nichelato
materiale del morsetto
acciaio
materiale della guida di contatto
ottone
numero di collegamenti conduttore circolare totali
1
