Descrizione
Descrizione completa
Trasformatori amperometrici a barra/cavo passante. - Terminali di connessione del secondario in ottone nichelato - Il materiale del contenitore è autoestinguente con un'ottima resistenza meccanica e termica - Il nucleo magnetico è in ferro silicio a grani orientati - L'ampia gamma da 40 a 250 A unita alla possibilità di avere il secondario sia da 1 che da 5 A e le possibilità di inserire nel primario qualsiasi dimensione di cavi o barre di misura standard, soddisfa tutte le più svariate esigenze di installazione - A richiesta rapporto di trasformazione X/1A. - A richiesta adattatore DIN (optional). CARATTERISTICHE TECNICHE - Tensione di prova: 3 kV V AC (1 min) - Frequenza: 50-60 Hz - Fattore di sicurezza: Fs 5 - Tensione di rete max: 720 V - Intensità termica nominale di corto circuito: Ith in funzione della barra - Intensità dinamica nominale: Idin = 2,5 Ith - Corrente di Sovraccarico: 1,2 In - Temperatura di funzionamento: Da -10 °C a +50 °C - Installazione: Tramite staffe / barra DIN - Dimensioni inserimento primario: - Barra : 30mm x 10mm - Cavo : diam. 22 mm RIFERIMENTI NORMATIVI - IEC 185 - UNE EN 60044-1 - IEC 801/1-3.4 - IEC 1010 - EN 50081-82 - VDE 0414 - BS 3938 - DIN 57414 ATTENZIONE - La portata deve corrispondere tassativamente al fondo scala dello strumento. - Il trasformatore amperometrico non è idoneo alla misurazione di correnti inferiori al 10% della portata del TAScheda Tecnica
Documentazione
Scheda tecnica PDFScheda tecnica
Scheda Tecnica
Decorrenza_Listino:
2025-04-01 00:00:00.000
DescrStato:
prodotto gestito a magazzino
DisplayName:
AT30 300/5A TRASFORMATORE Amperometrico, dimensioni barra inseribile 30mm x 10mm, diametro cavo inseribile 22mm, fissaggio tramiste staffa/ barra DIN
Electrocod:
1791
Famiglia Sconto Descrizione:
GESTIONE E MISURA ENERGIA ELET
Famiglia Statistica Descrizione:
AT30
Quantita Cartone:
1
Subtitle:
AT30 300/5A TRASFORMATORE Amperometrico, dimensioni barra inseribile 30mm x 10mm, diametro cavo inseribile 22mm, fissaggio tramiste staffa/ barra DIN
_deliveryTimeCode:
3 giorni
_familyDiscountCode:
D2
_familyStatisticsCode:
D2DGX5
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2025-12-21 21:14:00
_shopInShopSort:
0
esecuzione
Trasformatore di corrente a cavo passante
diametro dell'apertura (mm)
23
numero di ingressi primari
1
con guida in rame
NO
corrente nominale primaria In (A)
300
fissaggio a scatto
NO
intensità di corrente nominale secondaria (A)
5
fattore di limitazione sovracorrente
FS 5
con protezione dal contatto
NO
tarato
NO
classe di precisione
Other
Apertura in altezza (mm)
23
Apertura in larghezza (mm)
31
collegamento secondario
Cavo
Related_1:
ORBOBU7A000112|ORBOB94U1C0HA1|ORBOB94U4C0HA1|ORBOB94U4A0HA2|ORBOB94P7CCJA2|ORBOB94P2AAHC2|ORBOB94U220HA2|ORBOB94U4A0HB2|ORBOB94U4C09B2|ORBOB94P722KA2|ORBOB94P222HA2|ORBOB94P7CCKA2|ORBOB94P7AAKC2|ORBOB94P7AAJA2|ORBOB94U1209B2|ORBOB94U120HB2
Related_2:
ORBOB94U1C09A2|ORBOB94U720HA2|ORBOB94U4209B2|ORBOB94U1C0HB2|ORBOB94U4209A2|ORBOB94P2CCFA2|ORBOB94U420HB2|ORBOB94U1C0HA2|ORBOB94P7AAKA2|ORBOB94U1A0HB2|ORBOB94U2C0HA2|ORBOB94U2A0HA2|ORBOBU2A000112|ORBOB94U4C09A2|ORBOB94P222FC2|ORBOB94U120HB1
Related_3:
ORBOB94P7CCKC2|ORBOB94U7C0HA1|ORBOB94P2AAFA2|ORBOB94U1A0HA1|ORBOB94U4A09A2|ORBOB94P2CCFC2|ORBOB94U1A09B2|ORBOB94P722JA2|ORBOB94U2A0HA1|ORBOB94P722KC2|ORBOBU7A003112|ORBOB94U4A09B2|ORBOB94U4C0HA2|ORBOB94U4C0HB2|ORBOB94U1A09A2|ORBOB94U2C0HA1
Related_4:
ORBOB94P2CCHC2|ORBOB94P2AAFC2|ORBOB94U1C09B2|ORBOB94U1A0HA2|ORBOB94P222HC2|ORBOB94U4A0HA1|ORBOB94U1209A2|ORBOB94P222FA2|ORBOB94P2AAHA2|ORBOB94P2CCHA2

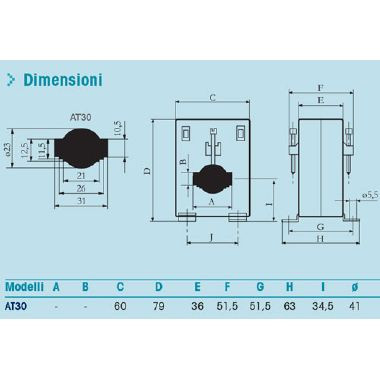

Image_1:
https://elexitalia-cdn.thron.com/static/PQONYZ_Dim_AT30-1920x1920_IPW3OX.jpg?dt=exp=1766351639~hmac=4e0baafcec6404589aff84e8c6d1fc280aa31308f21ce0e0f74f6f429fda54cc
Image_2:
https://elexitalia-cdn.thron.com/static/FQVBMG_Coll_ATxx-1920x1920_3TBLH0.jpg?dt=exp=1766351639~hmac=9d7373add8b61317a502e1275b0479d1f4fcf28db044a11cad9e9164403a27fb
Image_3:
https://elexitalia-cdn.thron.com/static/E3XAAB_OB5265000-1920x1920_M7GKCL.jpg?dt=exp=1766351639~hmac=dec1c060097558c05d88ba5acc1fc14d0ed0d4f869684109892ced3ede709240
