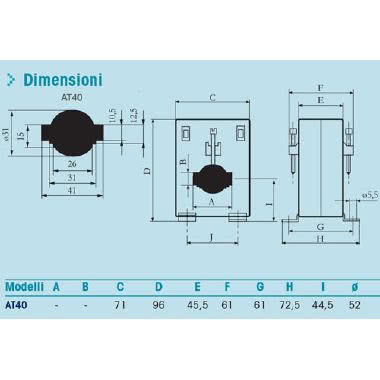

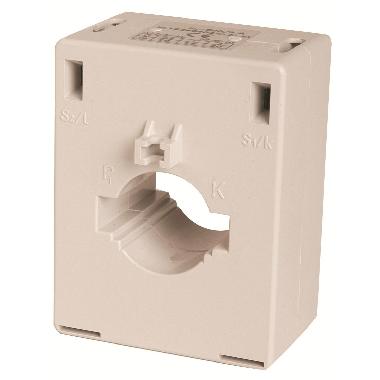

ORBIS OB526640 - AT40 100/5A TRASFORMATORE Amperometrico, dimensioni barra inseribile 40mm x 10mm, diametro cavo inseribile 30mm, fissaggio tramiste staffa/ barra DIN

Trasformatori amperometrici a barra/cavo passante. - Terminali di connessione del secondario in ottone nichelato - Il materiale del contenitore è autoestinguente con un'ottima resistenza meccanica e termica - Il nucleo magnetico è in ferro silicio a grani orientati - L'ampia gamma da 40 a 250 A unita alla possibilità di avere il secondario sia da 1 che da 5 A e le possibilità di inserire nel primario qualsiasi dimensione di cavi o barre di misura standard, soddisfa tutte le più svariate esigenze di installazione - A richiesta rapporto di trasformazione X/1A. - A richiesta adattatore DIN (optional). CARATTERISTICHE TECNICHE - Tensione di prova: 3 kV V AC (1 min) - Frequenza: 50-60 Hz - Fattore di sicurezza: Fs 5 - Tensione di rete max: 720 V - Intensità termica nominale di corto circuito: Ith in funzione della barra - Intensità dinamica nominale: Idin = 2,5 Ith - Corrente di Sovraccarico: 1,2 In - Temperatura di funzionamento: Da -10 °C a +50 °C - Installazione: Tramite staffe / barra DIN - Dimensioni inserimento primario: - Barra : 40mm x 10mm - Cavo : diam. 30 mm RIFERIMENTI NORMATIVI - IEC 185 - UNE EN 60044-1 - IEC 801/1-3.4 - IEC 1010 - EN 50081-82 - VDE 0414 - BS 3938 - DIN 57414 ATTENZIONE - La portata deve corrispondere tassativamente al fondo scala dello strumento. - Il trasformatore amperometrico non è idoneo alla misurazione di correnti inferiori al 10% della portata del TA

Scheda tecnica
Scheda tecnica PDF
