Descrizione

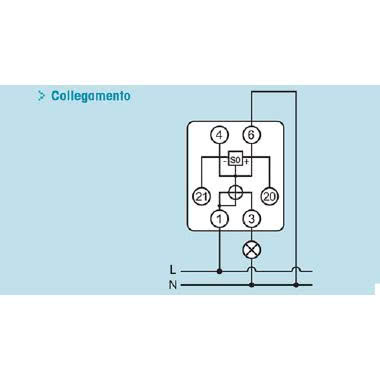

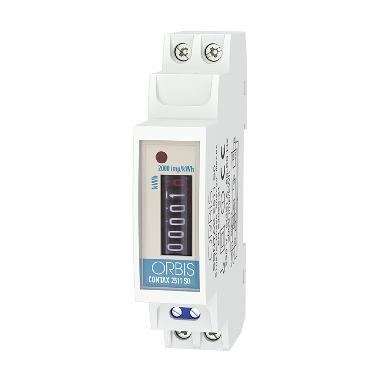

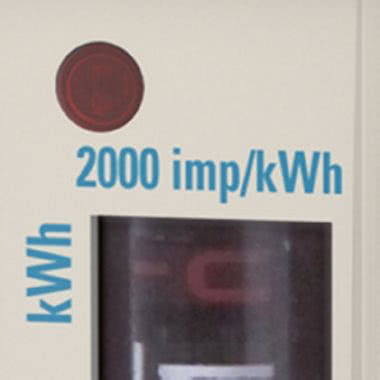

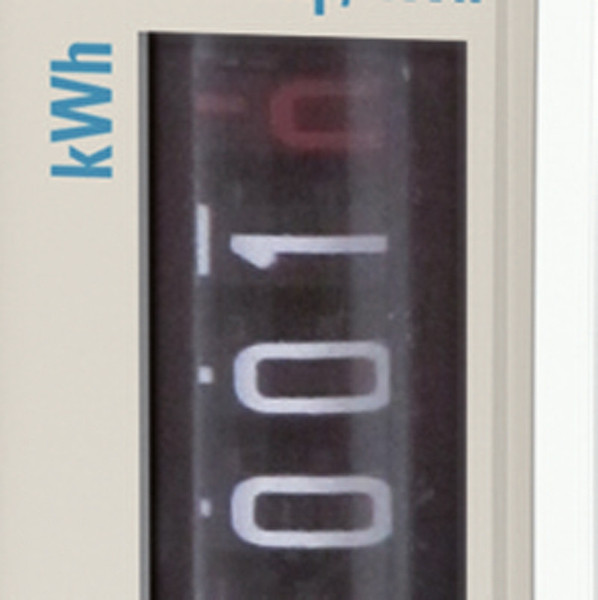

Contatore modulare monofase che permette di controllare il consumo d'energia attiva in una determinata installazione. - Contatore statico ad inserzione diretta - Corrente massima: 25A - Numeratore a 6 digit 5 unità (kWh) + 1 decimale (0,1 kWh) non azzerabile - Indicazione led consumo energia attiva - Uscita impulsi per la visualizzazione a PC, tramite apposito software e relativo modulo concentratore CARATTERISTICHE TECNICHE - Tensione nominale: 230 V - Tensioni limite di funzionamento: Da 125 V AC fino a 265 V AC - Frequenza nominale: 50 / 60 Hz - Conforme alle direttive: CE e alle EN 61036 - Intensità Ib (Imax): 5 (25) A - Corrente d'esercizio: 0,025 A fino a 25 A - Corrente d'avviamento con sfasamento 1: Tipica 20 mA - Autoconsumo: Circuito voltmetrico 0,7 W / 7,5 VA (CAP.) e Circuito amperometrico 0,2 W (Tipo resistivo shunt) - Classe di precisione: 1 secondo EN 62053-21 - Numeratore (non azzerabile): Elettromeccanico = 5 digit + 1 decimale - Uscita impulsi: Interfaccia: accoppiatore ottico durata impulsi ; 30 ms, tensione 18÷27 V DC, valori limite 60 V DC max 30 mA - Lampeggio LED: 0,5 Wh/imp = 2000 imp/kWh - Temperatura di funzionamento: Da -20 °C a +50 °C - Installazione: Barra DIN 35 mm secondo EN 60715
Scheda tecnica PDF
Scheda tecnica
Manuale tecnico
Manuale di istruzioni
Certificazione di conformità
Dichiarazione di conformità
Caratteristiche tecniche

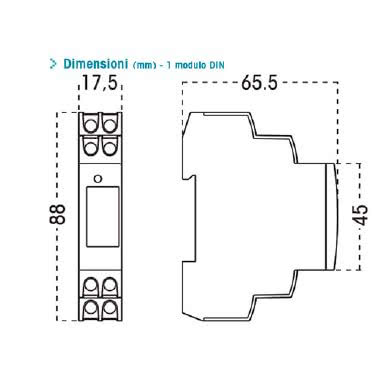

tipo di montaggio
DRA (DIN-rail adaptor)
larghezza (mm)
17.5
esecuzione
Misurazione diretta
altezza (mm)
88
profondità (mm)
65.5
adatto per
Purchase
tipo di visualizzazione
Analogue
frequenza (GHz)
50
corrente massima (Imax) (A)
25
larghezza in unità di suddivisione
1
numero di punti
1
tipo di contatore
Elettromeccanico
grado di protezione (IP)
IP20
esecuzione dell’interfaccia
Senza
tipo di energia
Potenza effettiva
tipo di tariffa
Tariffa unica
controllo tariffa
Interno
blocco antiritorno
NO
tarato
NO
uscita d'impulso
Elettrico
tipo di impulso
S0
velocità d'impulso (Imp/kWh (kvarh))
1600
tipo di polo
Single phase
tipo di misurazione curve di carico
NO
firma EDL40
NO
con codice di blocco
NO
tensione nominale (Un) N-L (V)
195
corrente nominale (In) (A)
5
