Descrizione

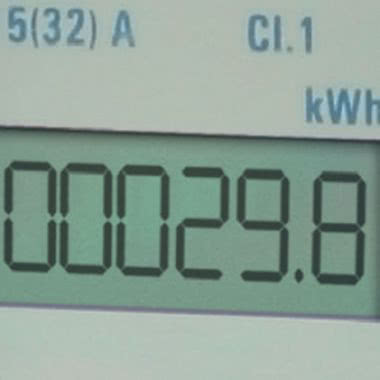

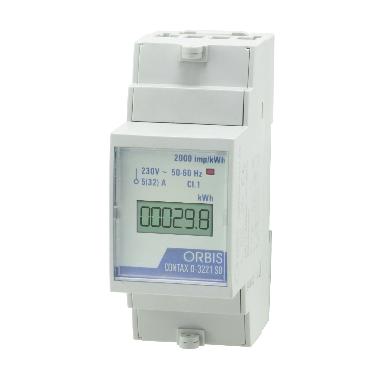

Contatore digitale che permette di controllare il consumo d'energia attiva in una determinata installazione. - Contatore statico ad inserzione diretta - Corrente massima: 32 A - Numeratore LCD 5 digit + 1 decimale - Indicazione LED consumo energia - Uscita impulsi per la visualizzazione a PC, tramite apposito software e relativo modulo concentratore CARATTERISTICHE TECNICHE - Tensione nominale: 230 V - Range alimentazione: Minimo 115 V, massimo 265 V - Frequenza nominale: 50 / 60 Hz - Intensità Ib (Imax): 5(32) A - Corrente di funzionamento: da 0,25 A a 32 A - Corrente d'avviamento: tipica 20 mA - Autoconsumo: Circuito voltmetrico 0,47 W (7,5 VA) e Circuito amperometrico 0,04 W - Classe di precisione: 1 EN 62053-21 - Numeratore: LCD 5 cifre (kWh) +1 decimale (0,1 kWh) - Uscita impulsi: Interfaccia: accoppiatore ottico durata impulsi ;30 ms, tensione 18÷27 V DC, valori limite 60 V DC max 30 mA - Lampeggio LED: 0,5 Wh - Temperatura di funzionamento: Da -20 °C a +50 °C - Classe di protezione: Classe II secondo EN 60335 in condizioni di montaggio corrette - Grado di protezione: IP 20 come da EN 60529 - Installazione: Barra DIN 35 mm secondo EN 60715 - Coprimorsetti piombabile: SI
Scheda tecnica PDF
Scheda tecnica
Manuale di istruzioni
Manuale tecnico
Certificazione di conformità
Dichiarazione di conformità
Caratteristiche tecniche
tipo di montaggio
DRA (DIN-rail adaptor)

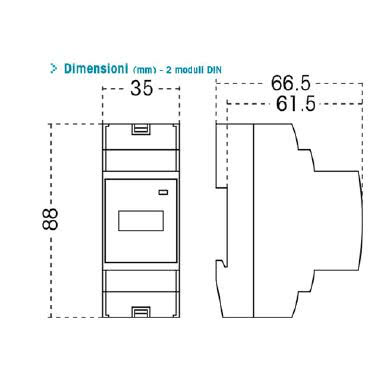

larghezza (mm)
35
esecuzione
Misurazione diretta
altezza (mm)
88
profondità (mm)
66.5
adatto per
Purchase
tipo di visualizzazione
Digitale
frequenza (GHz)
50
corrente massima (Imax) (A)
32
larghezza in unità di suddivisione
2
numero di punti
1
tipo di contatore
Elettronico
grado di protezione (IP)
IP20
esecuzione dell’interfaccia
Senza
tipo di energia
Potenza effettiva
tipo di tariffa
Tariffa unica
controllo tariffa
Interno
blocco antiritorno
NO
tarato
NO
uscita d'impulso
Elettrico
tipo di impulso
S0

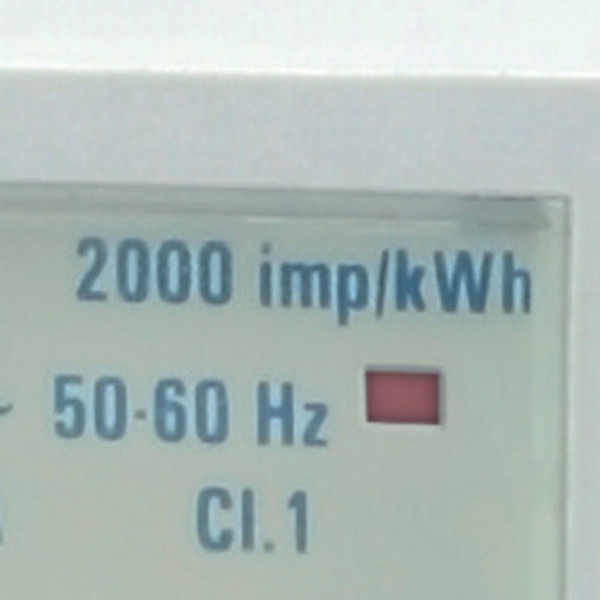

velocità d'impulso (Imp/kWh (kvarh))
2000
tipo di polo
Single phase
tipo di misurazione curve di carico
NO
firma EDL40
NO
con codice di blocco
NO
tensione nominale (Un) N-L (V)
115
corrente nominale (In) (A)
5
