Descrizione

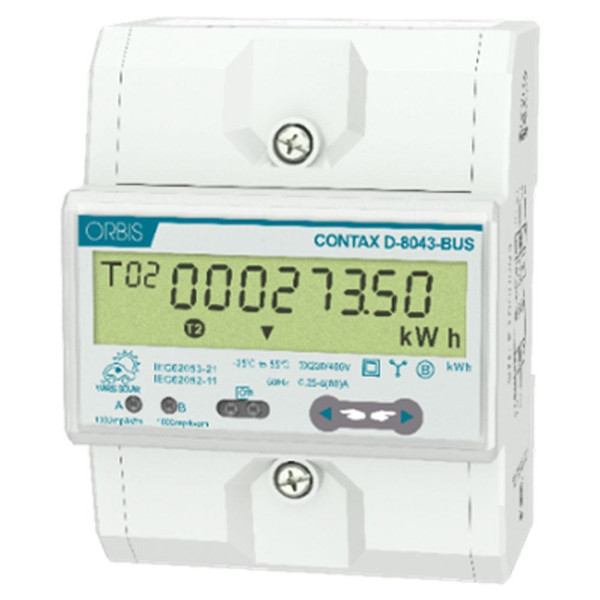

Il CONTAX D-8043 BUS VIARIS SOLAR è un contatore d’energia trifase bidirezionale a inserzione diretta su quattro fili, con comunicazione RS485 e protocollo Mod-bus, per l'installazione su binario DIN.E’ studiato per consentire l'integrazione delle stazioni di ricarica modelli VIARIS UNI / VIARIS COMBI+ negli impianti con produzione fotovoltaica trifase. CARATTERISTICHE TECNICHE -Tensione di alimentazione: 3x230 /400 VAC ± 10% - Frequenza di riferimento: 50 Hz - Corrente di riferimento: 0,25-5 (80) A - Corrente massima 80 A - Costante di impulso: 1000 imp/kWh - Display LCD: LCD 6 + 2 - Temperatura di funzionamento: da -20 a + 55 °C - T di trasporto e stoccaggio: da -20 a + 70 °C - Umidità media annua: 75 % - Umidità massima: 95 % - Classe di precisione: Classe 1.0 - Corrente di avviamento: 0.004 Ib - Consumo proprio: ≤ 1,5 W, inferiore 10 VA - Comunicazioni: RS485, protocollo Modbus / IR, protocollo EN62056 (IEC1107) - Conforme allo standard: EN50470-1 / 3
Scheda tecnica PDF
Scheda tecnica
Manuale tecnico
Manuale di istruzioni
Caratteristiche tecniche
tipo di montaggio
DRA (DIN-rail adaptor)
larghezza (mm)
76
esecuzione
Misurazione diretta
altezza (mm)
100
profondità (mm)
65
adatto per
Purchase/supply
tipo di visualizzazione
Digitale
frequenza (GHz)
50
corrente massima (Imax) (A)
80
larghezza in unità di suddivisione
4
numero di punti
1
tipo di contatore
Elettronico
grado di protezione (IP)
IP20
esecuzione dell’interfaccia
RS-485
tipo di energia
Potenza effettiva
controllo tariffa
Interno
blocco antiritorno
NO
tarato
NO
omologazione
Nazionale
uscita d'impulso
Ottico
tipo di impulso
S0
velocità d'impulso (Imp/kWh (kvarh))
1000
tipo di polo
Quattro conduttori
tipo di misurazione curve di carico
NO
firma EDL40
NO
con codice di blocco
NO
tensione nominale (Un) N-L (V)
230
tensione nominale (Un) L-L (V)
400
corrente nominale (In) (A)
5
