Descrizione

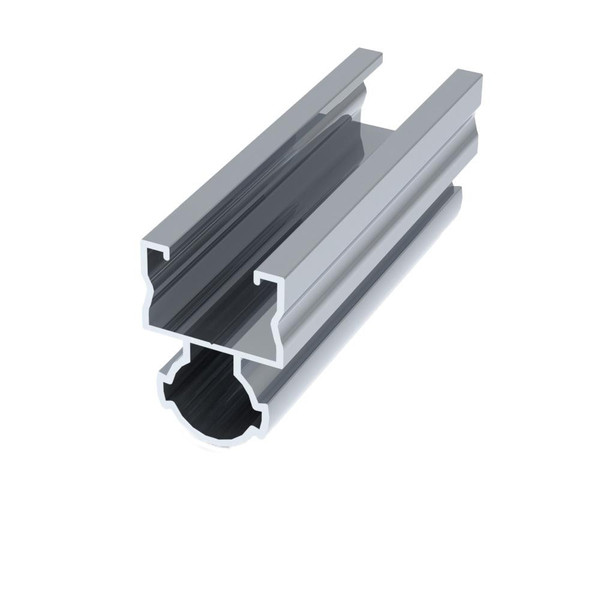

La STAFFA ELEVATRICE modello SEL consente inclinare i moduli fotovoltaici con angolo variabile in caso di coperture se lamiera grecata piana o su voltine. Il sistema è costituito da un profilo modello EASY WING SMALL, in barra o in pezzi da 420mm, che vengono assicurati alla copertura e dalla stalla SEL. In funzione della composizione fra staffa elevatrice inferiore e superiore (SEL 05, SEL 10, SEL 15) è possibile dare inclinazione positiva o negativa al pannello scelto CARATTERISTICHE TECNICHE - Materiale: Alluminio AW6060 T6 - Peso: 973 g/m - Area: 361 mm2 - Larghezza: 80mm - Altezza: 54,2mm - Profondità: 38,8mm
Caratteristiche tecniche
con piastra di montaggio
NO
superficie
Untreated
regolabile
SI
materiale
Aluminium
angolo di inclinazione (°)
0
con materiale di fissaggio
NO
ancoraggio
Indipendente
allineamento
Orizzontale/verticale
larghezza del gancio (mm)
38.8
spessore del gancio (mm)
1.9
adatto per fissaggio facciate
NO
adatto per fissaggio tetto inclinato
SI
adatto per fissaggio tetto piano
SI
adatto per fissaggio superfici libere
NO
adatto per fissaggio con tot. integraz. al tetto
NO
penetrazione tetto necessaria
NO
adatto per fissaggio di un elemento di facciata
NO
adatto montaggio come cornicione di gronda/protez. solare
NO
larghezza piastra di fissaggio (mm)
80
altezza piastra di montaggio (mm)
54.2
