Descrizione
Descrizione completa

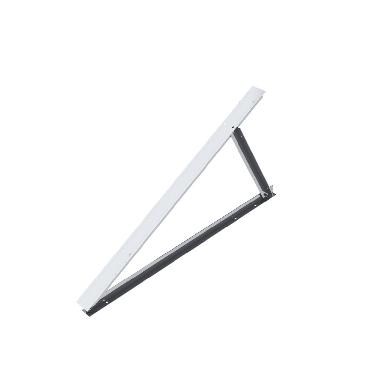

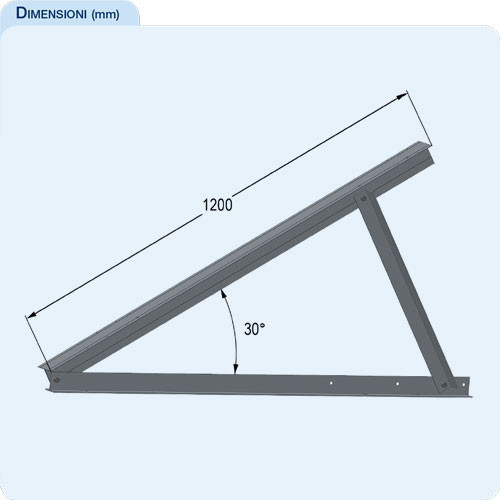

TRIANGOLI PREMONTATI GRANDI a inclinazione variabile, 28°-35°, studiati per permettere di fissare, tramite profilati, i moduli fotovoltaici con un'ampia flessibilità installativa. Grazie alla profilatura a"T" viene garantita una elevata resistenza alle diverse condizioni di vento e neve. CARATTERISTICHE TECNICHE - - Materiale: lega di alluminio EN AW-6063 T66 - Lunghezza Ipotenusa: 1200 mm - Spessore Ipotenusa: 2 - 6 mm - Spessore Base: 3 mm - Spessore cateto Verticale: 3 mm - Inclinazioni ammesse: 28° , 30° , 33° , 35° - Peso: 2650 g - Rotazione pannelli: Verticale o Orizzontale - Range Altezza dal suolo elemento di sostegno (*): 28° -563 mm; 35° -688 mm * la variazione di altezza si riferisce alla SOLA struttura e non accoppiata al pannello. L'altezza dal suolo effettiva dipende dalle dimensioni del pannello, dalla sua disposizione (orizzontale o verticale) e dal tipo di profilo sceltoScheda Tecnica
Documentazione
Scheda tecnicaScheda tecnica PDF
Manuale tecnico
Manuale di istruzioni
Scheda Tecnica
con piastra di montaggio
NO
regolabile
SI
materiale
Aluminium
angolo di inclinazione (°)
28
con materiale di fissaggio
NO
ancoraggio
Screwing
allineamento
Verticale
larghezza del gancio (mm)
75
spessore del gancio (mm)
2
adatto per fissaggio facciate
NO
adatto per fissaggio tetto inclinato
NO
adatto per fissaggio tetto piano
SI
adatto per fissaggio superfici libere
NO
adatto per fissaggio con tot. integraz. al tetto
NO
penetrazione tetto necessaria
SI
adatto per fissaggio di un elemento di facciata
NO
adatto montaggio come cornicione di gronda/protez. solare
NO
larghezza piastra di fissaggio (mm)
50
lunghezza piastra di fissaggio (mm)
1200
altezza piastra di montaggio (mm)
50
