Descrizione

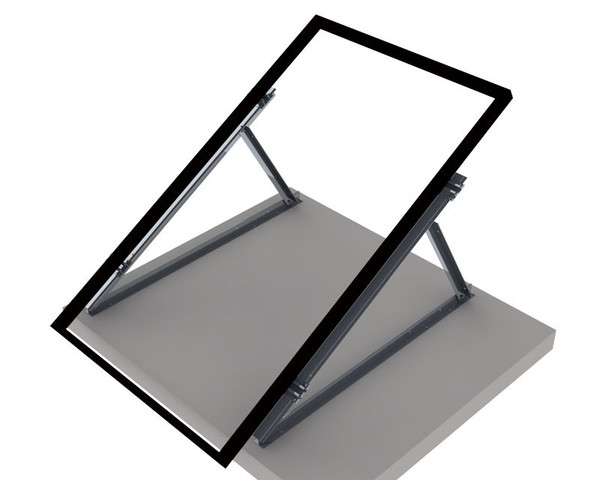

TRIANGOLI PREMONTATI GRANDI a inclinazione variabile, 28°-35°, studiati per permettere di fissare direttamente, tramite gli inserti EASY WING SMALL già montati sull'ipotenusa, evitando l'uso dei classici profili in alluminio (in questo caso i triangoli dovranno essere posizionati necessariamente sotto i bordi del pannello fotovoltaico). Grazie alla profilatura a"T" viene garantita una elevata resistenza alle diverse condizioni di vento e neve Triangoli premontati grandi, in alluminio, inclinazione regolabile, con n°2 inserti EASY WING SMALL montati in orizzontale sull'ipotenusa. CARATTERISTICHE TECNICHE - Materiale: lega di alluminio EN AW-6063 T66 - Lunghezza Ipotenusa: 1200 mm - Spessore Ipotenusa: 2 -6 mm - Spessore Base: 3 mm - Spessore cateto Verticale: 3 mm - Inclinazioni ammesse: 28° , 30° , 33° , 35° - Peso: 2650 g - Rotazione pannelli: Verticale o Orizzontale - Range Altezza dal suolo elemento di sostegno (*): 28° -563 mm; 35° -688 mm * la variazione di altezza si riferisce alla SOLA struttura e non accoppiata al pannello. L'altezza dal suolo effettiva dipende dalle dimensioni del pannello, dalla sua disposizione (orizzontale o verticale) e dal tipo di profilo scelto
Scheda tecnica
Scheda tecnica PDF
Manuale tecnico
Manuale di istruzioni
Caratteristiche tecniche
con piastra di montaggio
NO
regolabile
SI
materiale
Aluminium
angolo di inclinazione (°)
28
con materiale di fissaggio
NO
ancoraggio
Screwing
allineamento
Orizzontale/verticale
larghezza del gancio (mm)
75
spessore del gancio (mm)
2
adatto per fissaggio facciate
NO
adatto per fissaggio tetto inclinato
NO
adatto per fissaggio tetto piano
SI
adatto per fissaggio superfici libere
NO
adatto per fissaggio con tot. integraz. al tetto
NO
penetrazione tetto necessaria
SI
adatto per fissaggio di un elemento di facciata
NO
adatto montaggio come cornicione di gronda/protez. solare
NO
larghezza piastra di fissaggio (mm)
50
lunghezza piastra di fissaggio (mm)
1200
altezza piastra di montaggio (mm)
50
