Descrizione
Descrizione completa

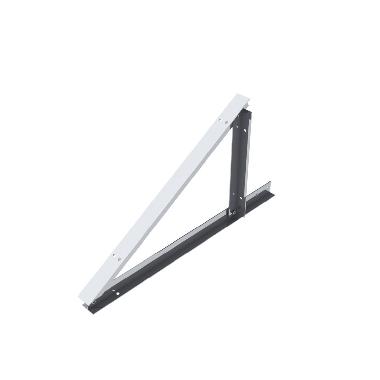

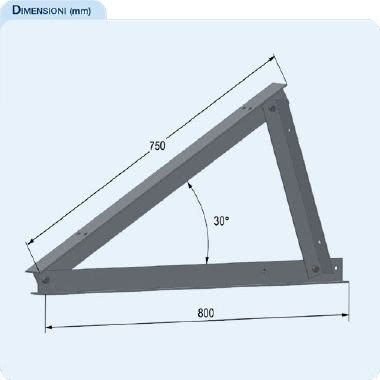

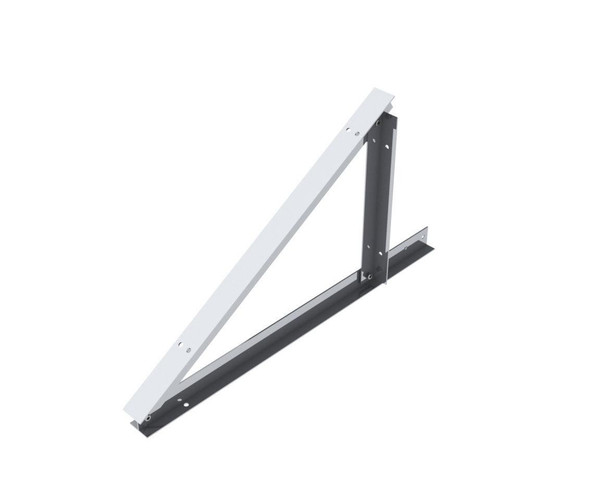

TRIANGOLI PREMONTATI PICCOLI a inclinazione variabile, 28°-32°, studiati per permettere di fissare, tramite profilati, i moduli fotovoltaici con un'ampia flessibilità installativa. La nuova geometria del profilo a"T" rende possibili elevate prestazioni meccaniche. CARATTERISTICHE TECNICHE - Materiale: lega di alluminio EN AW-6063 T66 - Lunghezza Ipotenusa: 750 mm - Spessore Ipotenusa: 3 mm - Spessore Base: 3 mm - Spessore cateto Verticale: 3 mm - Inclinazioni ammesse: 28° , 30° , 32° - Peso: 1490 g - Rotazione pannelli: Orizzontale - Range Altezza dal suolo elemento di sostegno (*): 28° -352 mm; 32° -398 mm * la variazione di altezza si riferisce alla SOLA struttura e non accoppiata al pannello. L'altezza dal suolo effettiva dipende dalle dimensioni del pannello, dalla sua disposizione (orizzontale o verticale) e dal tipo di profilo sceltoScheda Tecnica
Documentazione
Scheda tecnica PDFScheda tecnica
Manuale di istruzioni
Manuale tecnico
Scheda Tecnica
con piastra di montaggio
NO
superficie
Untreated
regolabile
SI
materiale
Aluminium
angolo di inclinazione (°)
28
con materiale di fissaggio
NO
ancoraggio
Screwing
allineamento
Orizzontale
larghezza del gancio (mm)
50
spessore del gancio (mm)
3
adatto per fissaggio facciate
NO
adatto per fissaggio tetto inclinato
NO
adatto per fissaggio tetto piano
SI
adatto per fissaggio superfici libere
NO
adatto per fissaggio con tot. integraz. al tetto
NO
penetrazione tetto necessaria
SI
adatto per fissaggio di un elemento di facciata
NO
adatto montaggio come cornicione di gronda/protez. solare
NO
larghezza piastra di fissaggio (mm)
50
lunghezza piastra di fissaggio (mm)
800
altezza piastra di montaggio (mm)
50
