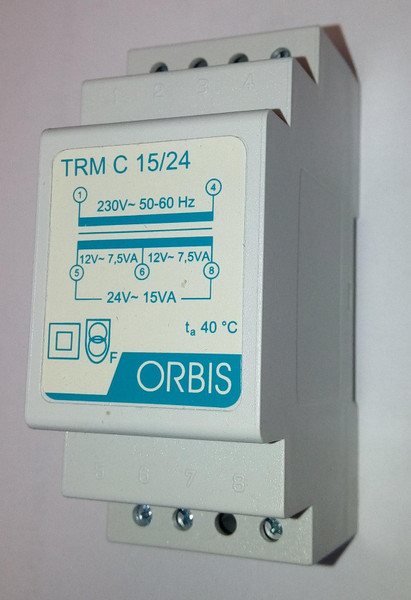

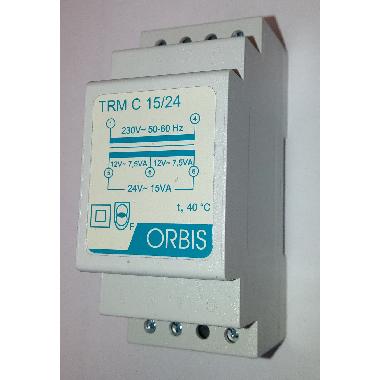

Descrizione
Serie di trasformatori modulari per uso continuo adatto ad una alimentazione permanente. - Gli avvolgimenti del primario e del secondario sono separati elettricamente da un doppio isolamento - Una situazione di sovraccarico può danneggiare il trasformatore ma non l'utilizzatore o parti adiacenti CARATTERISTICHE TECNICHE - Tensioni primario: 230V, ±10% - Frequenza: 50/60 Hz - Potenza 15 VA - Dimensioni: 2 moduli DIN - Tensione secondario 12/24 VAC - Classe di funzionamento: II - Contenitore: Materiale termoplastico autoestinguente (classe V-0) RAL 7035 - Temperatura di esercizio continuo: +115 °C (secondo IEC 216) - Sezione max cavi: 4 mm² - Collaudo e prove di rigidità dielettrica: 3,75 kV - Conformità alle direttive : - 73/23/CEE mod.da 93/68/CEE (bassa tensione) - 89/336/CEE mod.da 92/31/CEE93/68/CEE (E.M.C.) è dichiarata in riferimento alle seguenti Norme:Sicurezza CEI EN 60742 (95)
Scheda tecnica
Scheda tecnica PDF
Dichiarazione di conformità
Certificazione di conformità
Caratteristiche tecniche

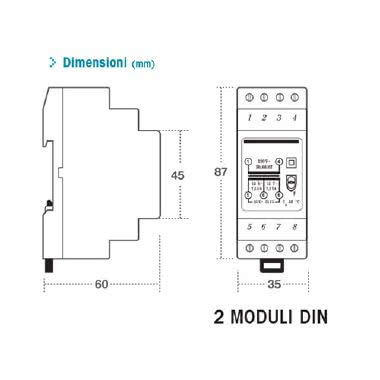

larghezza (mm)
35
altezza (mm)
87
tipo di trasformatore
Trasformatore di sicurezza
con interruttore ACC/CHIUS
NO
lunghezza (cm)
60
max. potenza d'uscita (W)
15
larghezza in unità di suddivisione
2
a parete
NO
a prova di corto circuito
NO
tensione primaria (kV)
230
tensione secondaria 1 (kV)
12
tensione secondaria 2 (kV)
24
protezione termica
NO
montaggio a incasso
SI
