Descrizione

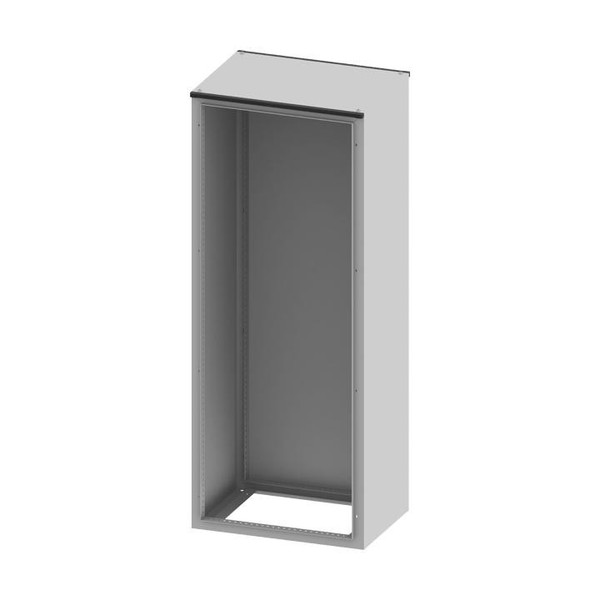

Grado di protezione IP55 soddisfa NEMA 4 (porta singola)/ 12 (porta doppia). L'armadio monoblocco CAE ha la struttura chiusa lateralmente e superiormente in lamiera d'acciaio sp. 15/10 verniciata RAL 7035 epossipoliestere bucciato ed il fondo con ingresso cavi regolabile. Il retro, dello stesso materiale e verniciatura, ha bordi raggiati antinfortunistici. Da 4 a 10 punti di fissaggio al telaio. La porta è in lamiera d’acciaio sp. 20/10 verniciata RAL 7035 bucciato, con bordi raggiati antinfortunistici. Ha il telaio interno di rinforzo in tubolare zincato. 4 punti di chiusura, 4 cerniere e mostrina con inserto di chiusura tipo aletta doppio pettine Ø 3 mm.
Caratteristiche tecniche
colore
Grigio
larghezza (mm)
1000
altezza (mm)
1800
profondità (mm)
500
numero RAL
7035
con piastra di montaggio
NO
montaggio a parete
NO
esecuzione EMC
NO
con porta di visione
NO
accoppiabile
NO
qualità del materiale
Altro
materiale
Acciaio
resistenza agli urti
IK09
grado di protezione (IP)
Altro
adatto per montaggio metrico
NO
piastra di montaggio a profondità regolabile
SI
con porta di ventilazione
NO
esecuzione della superficie
Laccato
con porta posteriore
NO
incasso a parete
NO
tetto inclinato
NO
fissaggio al palo
NO
tipo di protezione (NEMA)
Altro
max carico ammissibile della custodia secondo IEC 62208 (N)
9810
max carico ammissibile della piastra di montaggio secondo IEC 62208 (N)
5886
Modello da parete da terra
NO
indipendente
NO
Modello ad angolo
NO
Montaggio intermedio
NO
