Descrizione

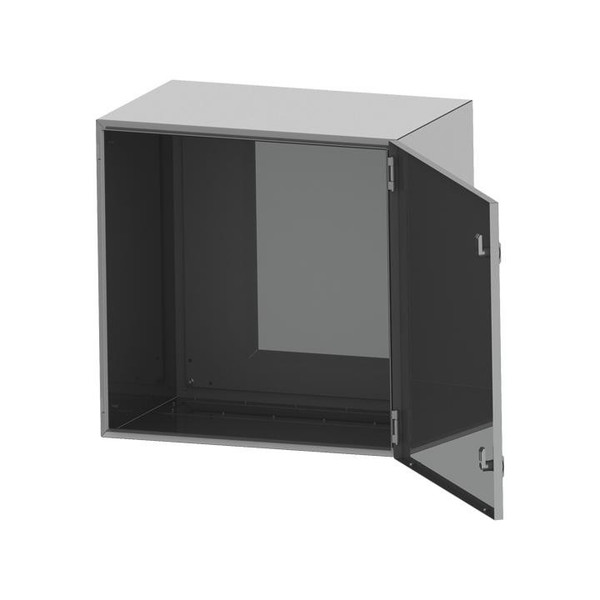

Cassa EMC, grado di protezione IP44 secondo EN60529/IEC EN 62208. Struttura realizzata in lamiera d’acciaio zincata sp.15/10 verniciata RAL7035 solo esternamente. Il pannello di cablaggio è in lamiera d’acciaio zincata sp.20/10. La porta è reversibile, con una chiusura in metallo a doppio pettine da 3mm (diventano due chiusure dalla cassa con altezza 500). Verniciata RAL7035 solo esternamente. La conduttività tra la porta e la cassa è assicurata da una guarnizione conduttiva. La piastra ingresso cavi è posta sul fondo della cassa, è adeguatamente dimensionata in proporzione alla dimensioni della cassa. La conduttività è garantita da una apposita guarnizione. Grado di resistenza all'urto secondo IEC EN 62208: IK10. Disegni tecnici scaricabili dal portale CADENAS.
Caratteristiche tecniche
colore
Grigio
larghezza (mm)
400
altezza (mm)
600
profondità (mm)
200
numero RAL
7035
con piastra di montaggio
SI
numero di porte
1
numero di serrature
2
montaggio a parete
SI
esecuzione EMC
SI
con porta di visione
NO
accoppiabile
NO
qualità del materiale
Altro
materiale
Acciaio
resistenza agli urti
IK10
grado di protezione (IP)
IP66
adatto per montaggio metrico
NO
piastra di montaggio a profondità regolabile
NO
con porta di ventilazione
NO
esecuzione della superficie
Laccato
con porta posteriore
NO
incasso a parete
SI
tetto inclinato
NO
fissaggio al palo
NO
tipo di protezione (NEMA)
4
Dissipaz. termica (Delta T = 20 K) secondo IEC/TR 60890 (W)
102
Modello da parete da terra
SI
indipendente
SI
Modello ad angolo
NO
Montaggio intermedio
NO
Codice EAN
8033603144880
