Descrizione
Terminali in gomma siliconica con controllo del campo elettrico ed isolatori a campana. Per cavi estrusi fino a 12/20 kV (Um 24 kV)

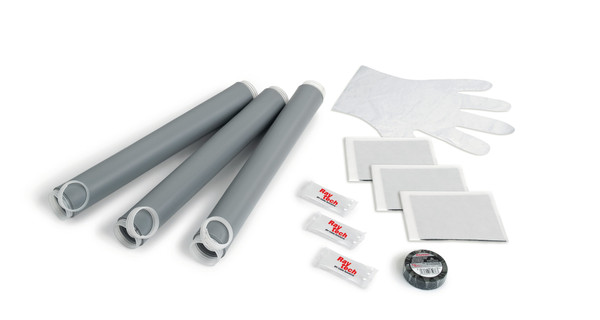

La guaina siliconica Raytech, fornita pre-espansa, è ritardata alla fiamma, è altamente antitraccia, ha elevatissime caratteristiche elastiche, è in grado di mantenere la pressione sul cavo durante l'esercizio, è idrorepellente ed estremamente robusta. Con alette siliconiche predilatate su supporto a spirale per una installazione modulare dell' accessorio per esterno, che danno la possibilità di installazione capovolta. I terminali Raytech sono adatti ad applicazioni da esterno, molto compatti, completi di tutti i componenti; ogni Kit comprende 3 terminazioni unipolari per esterno. L'installazionesi effettua a freddo, senza attrezzi, svolgendo la spiralina di supporto.- Rapidità d'installazione e vantaggio dei costi di manodopera
- Elevata affidabilità e sicurezza per l'operatore
- Installazione senza apporto di calore e senza attrezzi
Prestazioni elettriche:
CEI 20-24 CEI 20-62/1 HD 629-1
Gamme d'applicazione:
Per cavi unipolari tipo
- Estruso fili
- Estruso tubo AL
Per tensioni da 6/10 kV (Umax 12 kV) a 12/20 kV (Umax 24 kV)
Test Report
Scheda tecnica
Caratteristiche tecniche
forma del capocorda
senza
conduttore di protezione
SI
numero di fili
1
materiale isolante
altri
adatto per uso esterno
SI
sezione nominale (mm²)
630-240
tensione di dimensionamento U0/U (Um)
12,7/22 (24) kV
tipo di chiusura terminale
retrazione a freddo
capocorda in dotazione
NO
adatto per l'utilizzo in ambienti interni
NO
