Descrizione

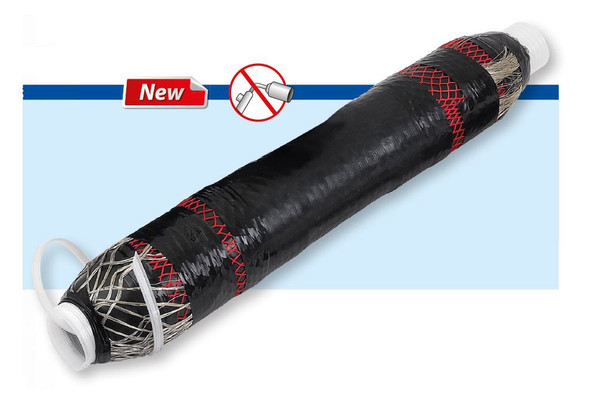

Giunti per cavi estrusi fino a 12/20 kV (Um 24 kV)
Adatti ad applicazioni da esterno, interrate ed anche sommerse; molto compatti e completi di tutti i componenti. Ogni Kit comprende 1 giunto unipolare. Ogni componente del giunto è predilatato su supporto a spirale, estremamente facile da estrarre per una installazione rapida e sicura, senza attrezzi ne' fonti di calore.Dati per identificazione giunzioneCaratteristiche principaliPrestazioni elettriche:
CEI 20-24 - CEI 20-62/1 - HD 629-1
Gamme d'applicazione:
Per cavi unipolari tipo
- Estruso fili
- Estruso tubo AL
Per tensioni da 6/10 kV (Umax 12 kV) a 12/20 kV (Umax 24 kV)
Test Report
Scheda tecnica
Caratteristiche tecniche
esecuzione
retrazione a freddo
senza alogeni
SI
adatto per
altri
numero di conduttori
1
conduttore di protezione
SI
materiale isolante
plastica
omologazione per il settore minerario
NO
con schermatura concentrica
NO
sezione nominale del conduttore (mm²)
70-150
per il collegam. di cavi con isolamento in carta e in plastica
NO
accessori di collegamento
senza
tensione di dimensionamento U0/U (Um)
6,35/11 (12) kV
