Descrizione

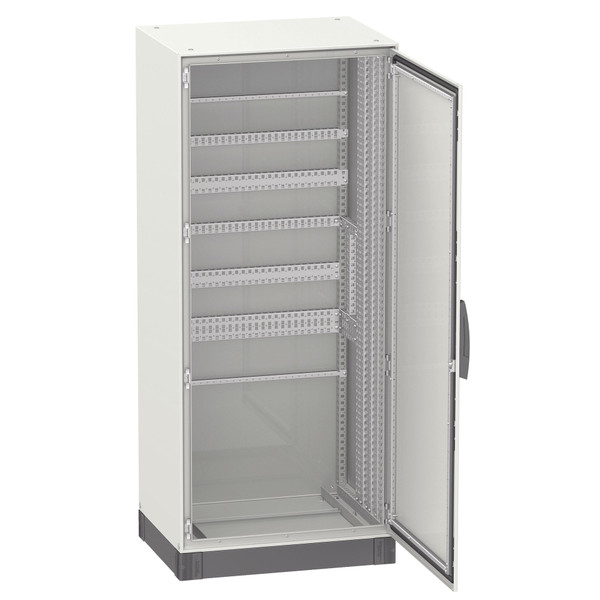

L'armadio a pavimento compatto in acciaio PanelSeT SM è progettato per applicazioni multiuso e può essere utilizzato in ambienti gravosi Ha un'altezza nominale, larghezza e profondità di 1800 mm, 800 mm e 400 mm rispettivamente L'armadio è di colore grigio (RAL7035) con finitura a polvere epossidica in poliestere e la maniglia è di colore nero (RAL9005) L'armadio è costituito da un corpo, una piastra pressacavi, uno sportello piano, quattro staffe per piastra di montaggio e un sistema di bloccaggio con maniglia sullo sportello Lo sportello può essere aperto fino a 120°, facilitando l'accesso all'apparecchiatura all'interno, ed è reversibile L'armadio dispone di una serratura a quattro punti con una maniglia con inserto doppia barra da 5 mm Lo sportello e le staffe della piastra di montaggio possono essere rimossi a scopo di manutenzione Il peso netto dell'involucro è di 94 kg È certificato da BV, DNV e UL e conforme a IEC 62208, IK10 (IEC62262) e IP55 (IEC60529)
Scheda tecnica - SNRNSYSM18840
Immagini 360° - SNRNSYSM18840
Caratteristiche tecniche
colore
Grigio
larghezza (mm)
800
altezza (mm)
1800
profondità (mm)
400
numero RAL
7035
con piastra di montaggio
NO
numero di porte
1
numero di serrature
1
montaggio a parete
NO
prestampaggi in rilievo
NO
esecuzione EMC
NO
con porta di visione
NO
accoppiabile
NO
qualità del materiale
Altro
materiale
Acciaio
resistenza agli urti
IK10
grado di protezione (IP)
IP55
numero di aperture per connettori
0
adatto per montaggio metrico
SI
piastra di montaggio a profondità regolabile
NO
con porta di ventilazione
NO
esecuzione della superficie
Verniciatura a polvere
con porta posteriore
NO
incasso a parete
NO
con parte superiore
NO
tetto inclinato
NO
fissaggio al palo
NO
coperchio trasparente
NO
tipo di protezione (NEMA)
13
max carico ammissibile della custodia secondo IEC 62208 (N)
4900
max carico ammissibile delle porte secondo IEC 62208 (N)
588
max carico ammissibile della piastra di montaggio secondo IEC 62208 (N)
3502
Modello da parete da terra
SI
indipendente
NO
Modello ad angolo
NO
Montaggio intermedio
NO
