Descrizione

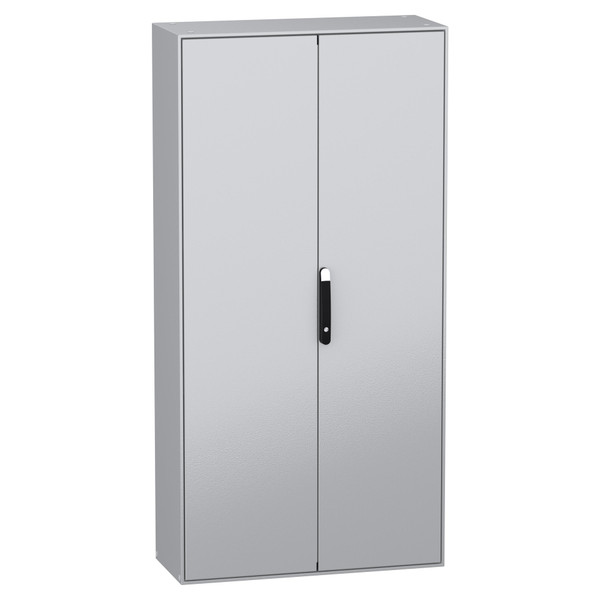

Armadio a pavimento compatto in acciaio PanelSeT SM per applicazioni multifunzione È progettato per l'uso in ambienti gravosi, può sopportare l'impatto elevato grazie alla sua classe di resistenza agli urti IK10 (IEC62262) e ha un'elevata resistenza alla polvere e all'acqua con un grado di protezione IP55 (IEC60529) L'armadio ha un'altezza, una larghezza e una profondità nominali rispettivamente di 2000 mm, 1000 mm e 400 mm L'armadio è di colore grigio (RAL7035) con finitura a polvere epossidica in poliestere e la maniglia è di colore nero (RAL9005) L'armadio è costituito da un corpo, una piastra pressacavi, due sportelli lisci, quattro staffe per piastra di montaggio, un sistema di blocco sullo sportello sinistro e un sistema di blocco con maniglia sullo sportello Gli sportelli possono essere aperti fino a 120°, facilitando l'accesso all'apparecchiatura all'interno L'armadio dispone di una serratura a quattro punti con una maniglia con inserto doppia barra da 5 mm Gli sportelli e le staffe delle piastre di montaggio possono essere rimossi a scopo di manutenzione Il peso netto dell'armadio è di 115 kg
Scheda tecnica - SNRNSYSM2010402D
Immagini 360° - SNRNSYSM2010402D
Caratteristiche tecniche
colore
Grigio
larghezza (mm)
1000
altezza (mm)
2000
profondità (mm)
400
numero RAL
7035
con piastra di montaggio
NO
numero di porte
2
numero di serrature
1
montaggio a parete
NO
prestampaggi in rilievo
NO
esecuzione EMC
NO
con porta di visione
NO
accoppiabile
NO
qualità del materiale
Altro
materiale
Acciaio
resistenza agli urti
IK10
grado di protezione (IP)
IP55
numero di aperture per connettori
0
adatto per montaggio metrico
SI
piastra di montaggio a profondità regolabile
NO
con porta di ventilazione
NO
esecuzione della superficie
Verniciatura a polvere
con porta posteriore
NO
incasso a parete
NO
con parte superiore
NO
tetto inclinato
NO
fissaggio al palo
NO
coperchio trasparente
NO
tipo di protezione (NEMA)
13
max carico ammissibile della custodia secondo IEC 62208 (N)
4900
max carico ammissibile delle porte secondo IEC 62208 (N)
588
max carico ammissibile della piastra di montaggio secondo IEC 62208 (N)
4905
Modello da parete da terra
SI
indipendente
NO
Modello ad angolo
NO
Montaggio intermedio
NO
