Descrizione

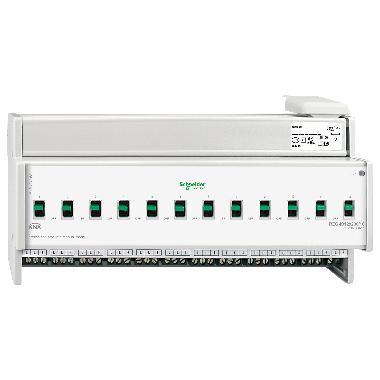

Per la commutazione indipendente dei carichi tramite contatti di chiusura. Tutte le uscite dell'interruttore da 230 V possono essere azionate con interruttori manuali. Il dispositivo è collegato alla rete attraverso morsetti a vite. viene creato un ponte interno ogni due collegamenti a L. Un LED verde indica che il dispositivo è pronto per il funzionamento dopo il caricamento dell'applicazione. Per l'installazione su guide DIN TH35 secondo EN 60715. Il bus viene collegato mediante un terminale di collegamento bus. non è necessaria una guida dati. Funzioni software KNX: Funzionamento come contatto di apertura o chiusura, funzioni di temporizzazione per ciascun canale, funzione di illuminazione scale con/senza funzione OFF manuale. Avviso di apertura per funzione luce scala, blocco e funzionamento logico aggiuntivo o controllo della priorità, scene, funzione di feedback sullo stato per canale, funzione centrale. Parametrizzazione completa per il ripristino e il guasto della tensione del bus, comportamento di download parametrizzabile. Tensione nominale: CA 100-240 V ±10%. Tensione di funzionamento: min CA 90 V - max CA a 265 V. Frequenza di rete :50-60 Hz ±10%. Per ogni contatto di commutazione: corrente di commutazione: 16 A, cos Phi 0,6. Funzionamento AC1: max 16 A. Funzionamento AC3: max 10 A. Funzionamento AC5: max 16 A. Capacità di commutazione corrente CC: max 16 A/ 24 V CC. Durata in uscita: Dati meccanici: >100.000. Funzionamento AC1/AC3/AC5: >3x10.000. 230V, 1A resistivo: >8x100.000. Carico nominale. Lampade a incandescenza: CA 100 V, max 1.600 W. CA 230 V, max. 3.600 W. CA 240 V, max. 3.840 W. Lampade alogene: CA 100 V, max 1.086 W. CA 230 V, max. 2.500 W. CA 240 V, max. 2.608 W. Lampade a fluorescenza: CA 100 V, max 1.086 VA. CA 230 V, max 2.500 VA. CA 240 V, max 2.608 VA. Compensato in parallelo. Carico capacitivo: CA 230 V, 16 A, max. 200 µF. Prestazioni di commutazione minime: 100 mA/12 V CA/CC. Corrente massima di spunto di picco: 150 µs: 600 A. 250 µs: 480 A. 600 µs: 300 A. Larghezza dispositivo: 12 moduli, circa 216 mm. Contenuto: con morsetto di collegamento bus e copertura cavo. Colore: grigio chiaro. Dispositivo a 12 canali.

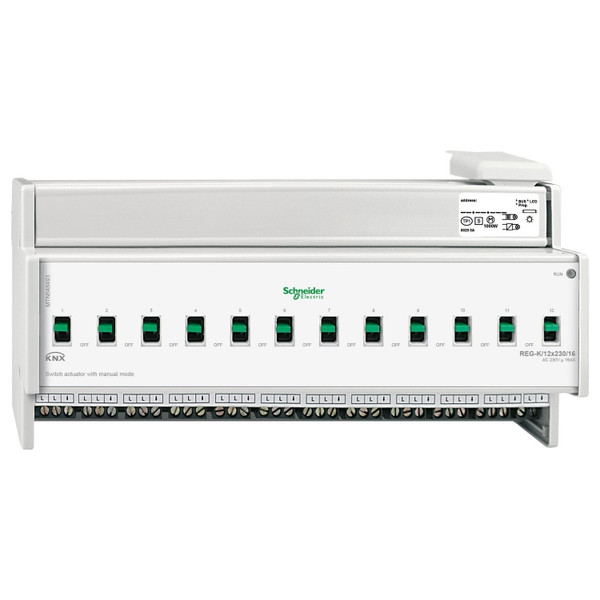

Scheda tecnica - SNRMTN648493
Product End of Life Instructions
Caratteristiche tecniche
tipo di montaggio
AMD
corrente di dimensionamento (A)
16
potenza d’uscita (mW)
3600
tensione d’esercizio nominale (V)
230
sistema bus EIB/KNX
SI
sistema bus radio
NO
sistema bus Powernet
NO
max. potenza di interruzione (VA)
3600
accoppiamento bus incluso
SI
numero max. di uscite di commutazione
12
larghezza in unità di suddivisione
12
max. corrente di commutazione (A)
16
sistema bus LON
NO
carico C
SI
varie fasi collegabili
SI
comando locale/manuale
SI
grado di protezione (IP)
IP20
con indicatore a LED
NO
possibilità di ampliamento modulare
NO
sistema bus radio KNX
NO
radio bidirezionale
NO
modulo bus rimovibile
NO
