Descrizione

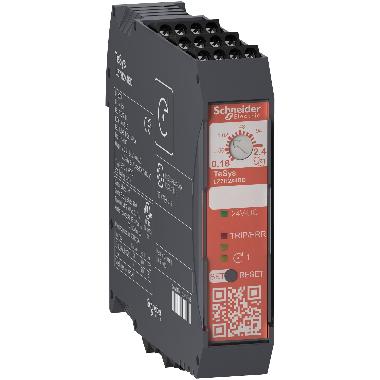

Starter di sicurezza diretto ultracompatto TeSys H, 3 poli, 2,4 A/500V AC-53, per il controllo e la protezione di motori a 3 fasi fino a 0,75kW a 400V (1 HP a 480V). La tecnologia ibrida utilizzata per i contatti di alimentazione offre una grande compattezza (22,5 mm di larghezza) e una lunga durata elettrica fino a 30 milioni di cicli AC-53. Fornisce il controllo di una direzione di rotazione, una corrente del motore regolabile 0,18-2,4 A, protezione da sovraccarico termico classe 10A con ripristino automatico/manuale/remoto. Fornisce inoltre perdita di fase e protezione da squilibrio di fase, protezione contro lo stallo e l'inceppamento del motore. Da alimentare a 24V DC, fornisce ingressi logici per ON/OFF del motore e ripristino da remoto dopo scatto termico, un relè di contatto per segnalazione di guasto, stato LED sulla parte anteriore per indicazione di scatto e funzionamento del motore. Con una funzione integrata Safe Torq Off (STO) con livello SIL3 secondo IEC61508-1 e livello PLe secondo ISO13849-1, può essere integrato nelle applicazioni della catena di sicurezza. Montaggio su guida DIN, morsetti a vite per controllo e alimentazione, può essere utilizzato senza declassamento a temperature da -25 a 70°C. Certificazione secondo più norme (IEC, UL, CCC).
Scheda tecnica - SNRLZ7H2X4BD
Istruzioni
Scheda Tecnica
larghezza (mm)
22.6
altezza (mm)
106.5
profondità (mm)
113.4
con trasformatore
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
0.75
numero di punti di comando
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
adatto per arresto d’emergenza
SI
corrente d’esercizio nominale Ie (A)
2.4
numero di segnalatori luminosi
3
interv. regolaz. sganciatore di sovraccarico (A)
0.18
supporta il protocollo per LON
NO
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
reset esterno possibile
SI
montaggio su guida portante possibile
SI
tens. alimentaz. pilota nominale Us DC (V)
24
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
classe di intervento
CLASS 10
con attivatore di corto circuito
NO
con fusibile
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuz. collegam. elettrico per circuito corrente ausiliaria e di comando
Raccordo a vite
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tipo di tensione per l’azionamento
DC
tipo di avviatore motore
Starter diretto
potenza d’eserc. nominale per AC-3, 230 V, 3 fasi (kW)
0.37
potenza nominale, 460 V, 60 Hz, 3 fase (kW)
0.75
corrente d’esercizio nominale per AC-3, 400 V (A)
2.4
temp. ambiente, limite superiore senza limitaz. (°C)
70
protezione da sovraccarico a compensazione termica
SI
