Descrizione

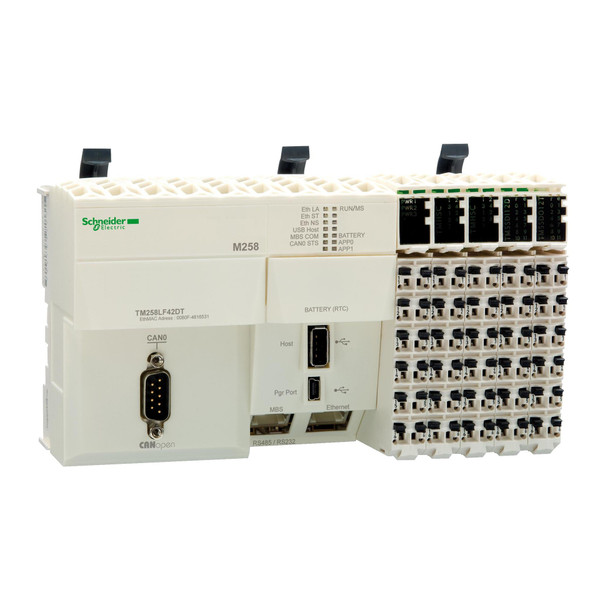

Il prodotto fa parte della gamma Modicon M258, un'offerta di controllori logici per costruttori di macchine ad alte prestazioni. È dotato di 42 I/O logici, è alimentato a 24V DC, include 5 porte di comunicazione, 1 collegamento seriale RS232/RS485, 1 porta di programmazione USB mini-B, 1 porta di trasferimento del programma USB di tipo A, 1 porta Ethernet e 1 porta CANopen. Viene fornito con moduli I/O con una morsettiera rimovibile con leva di blocco e una morsettiera che mostra gli stati I/O, e un modulo di alimentazione con morsettiera rimovibile e leva di blocco. Il controllore integra una CPU performante (22ns/inst), diverse porte di comunicazione come Ethernet e CANopen master e funzioni integrate avanzate come registrazione dati, WebServer e server FTP. I tipo di logica di ingresso digitale sono dissipatore per ingressi rapidi, dissipatore per ingressi regolari e sorgente per ingressi logici. Il tipo di logica di uscita digitale è sorgente. Presenta isolamento tra i canali a 500 Vrms e la logica interna; non presenta isolamento tra i canali. Supporta una memoria flash da 128MB e una RAM interna da 64MB. Il prodotto è classificato IP20. Dimensioni: 175 mm (larghezza) x 85 mm (profondità) x 99 mm (altezza). Peso: 0,55 kg. È adatto per applicazioni di controllo di macchinari generici, per il trasporto e il confezionamento. Il prodotto è certificato CE, GOST-R CSA, C-Tick e CULus. È conforme alle norme IEC 61131-2, CSA C22.2 N.213, CSA C22.2 N.142 e UL 508. La capacità dei controllore logici M258 può essere ampliata con l'offerta del modulo di espansione Modicon TM5. Il controllore è inoltre dotato di una leva di blocco per il montaggio/smontaggio su guida DIN simmetrica. Compatti e completamente espandibili, sono progettati per i costruttori di macchine (OEM) e offrono soluzioni performanti in termini di controllo della velocità, conteggio ad alta velocità, reti di movimento e comunicazione.
Scheda tecnica - SNRTM258LF42DT
Catalogo
Istruzioni
Caratteristiche tecniche
larghezza (mm)
175
esecuzione
Compatto
altezza (mm)
99
profondità (mm)
85
con display
NO
adatto per funzioni di sicurezza
NO
numero di ingressi digitali
26
numero di uscite digitali
16
numero di ingressi analogici
0
numero di uscite analogiche
0
tipo di tensione di alimentazione
AC/DC
tipo di memoria
NVRAM
dimensione memoria (KByte)
64000
tempo elaborazione (1K, istruzione binaria) (ms)
0.022
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
1
numero di interfacce HW seriali RS232
1
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
1
numero di interfacce HW USB
2
numero di interfacce HW parallele
0
numero di interfacce HW altre
1
con interfaccia ottica
NO
espansione di memoria possibile
SI
supporta protocollo TCP/IP
SI
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
SI
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
SI
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
capacità di ridondanza
NO
montaggio su guida portante possibile
SI
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
componenti del sistema
NO
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio frontale possibile
NO
montaggio su rack possibile
SI
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
numero di uscite relè
0
numero max. di timer
0
livello di performance secondo EN ISO 13849-1
Senza
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
SI
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
24
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
SIL secondo IEC 61508
Senza
Supporto del protocollo per Ethernet IEC 61850
NO
Protocollo di supporto per DNP3
NO
Protocollo di supporto per IEC 60870
NO
