Descrizione

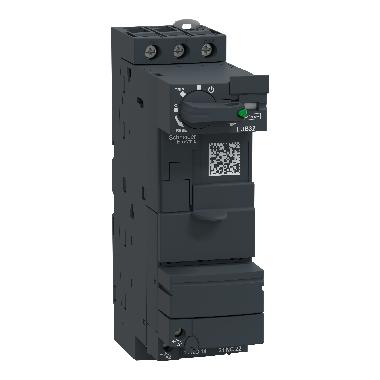

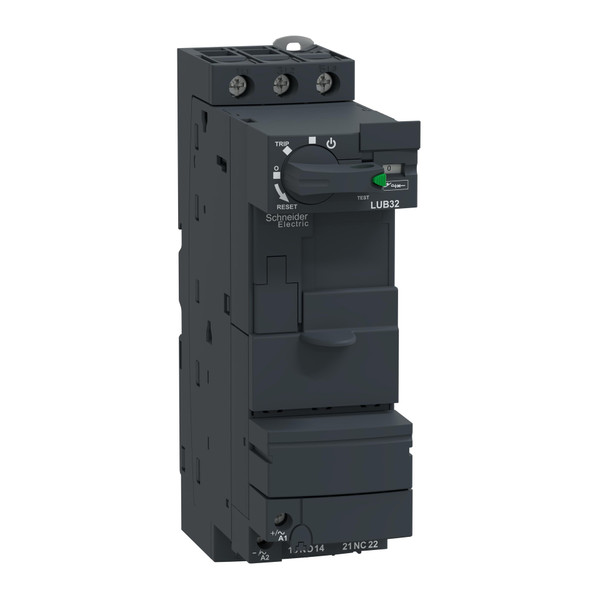

Base di potenza standard TeSys U, 3 poli (3NO), 32 A/ 690 V, da completare con un'unità di controllo LUC per formare un controller dello starter di inversione TeSys U, per applicazioni motore a 3 fasi fino a 15 kW a 400 V. Base composta da contatti di potenza, bobina di comando, maniglia rotativa, con un design modulare per moduli aggiuntivi per formare un controller dello starter "tutto in uno" con funzioni di protezione e controllo di base o avanzate. È dotato di una morsettiera di collegamento e di otturatori di chiusura che coprono le cavità vuote. Fornisce un elevato potere di interruzione Icu 50 kA a 400 V, controllo start-stop garantito per 3600 cicli/ora. Molto compatto (larghezza 45mm), montaggio su guida DIN e fissaggio a vite, con una maniglia rotativa bloccabile con lucchetto. Certificato se usato in combinazione con un'unità di controllo LUC (IEC, UL, CSA, CCC, EAC, Marine).
Product End of Life Instructions
Scheda tecnica - SNRLUB32
Immagini 360° - SNRLUB32
Scheda Tecnica
larghezza (mm)
45
altezza (mm)
154
profondità (mm)
126
con trasformatore
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
15
numero di punti di comando
3
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
adatto per arresto d’emergenza
NO
corrente d’esercizio nominale Ie (A)
32
numero di segnalatori luminosi
0
supporta il protocollo per LON
NO
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
reset esterno possibile
NO
montaggio su guida portante possibile
SI
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
24
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
24
tens. alimentaz. pilota nominale Us DC (V)
24
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
con attivatore di corto circuito
SI
con fusibile
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuz. collegam. elettrico per circuito corrente ausiliaria e di comando
Raccordo a vite
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tipo di tensione per l’azionamento
AC/DC
tipo di avviatore motore
Starter diretto
potenza d’eserc. nominale per AC-3, 230 V, 3 fasi (kW)
7.5
potenza nominale, 460 V, 60 Hz, 3 fase (kW)
15
potenza nominale, 575 V, 60 Hz, 3 fase (kW)
15
corrente d’esercizio nominale per AC-3, 400 V (A)
32
temp. ambiente, limite superiore senza limitaz. (°C)
70
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 400 V (A)
50000
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 230 V (A)
50000
corrente corto circuito nominale condizionale, coordinamento tipo 1, 480 Y/277 V (A)
10000
corrente corto circuito nominale condizionale, coordinamento tipo 1, 600 Y/347 V (A)
4000
tipo coordinamento secondo IEC 60947-4-3
Classe 2
