Descrizione

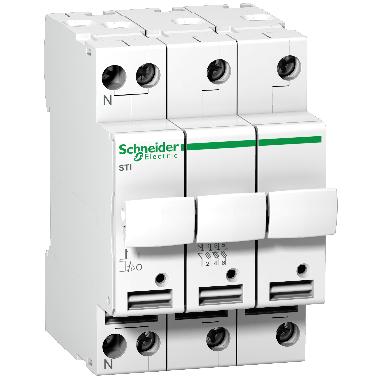

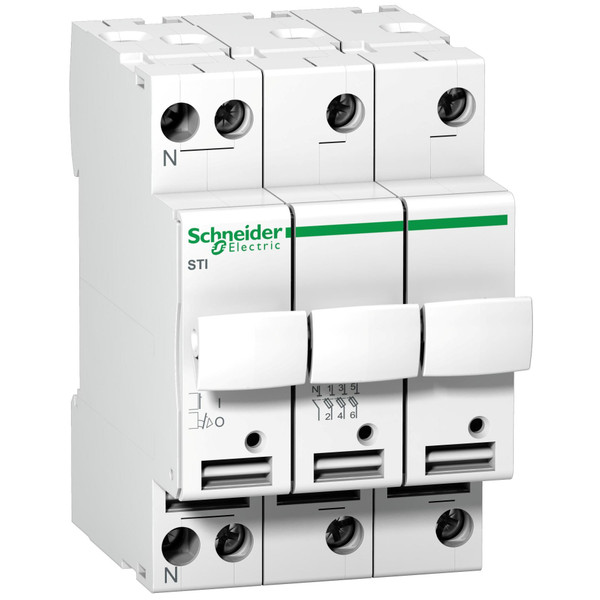

Questo portafusibili isolabili Acti9 STI è un sezionatore-fusibile a bassa tensione. Viene utilizzato per applicazioni terziarie e industriali che richiedono un'elevata capacità di interruzione. Ha un polo 3P+N, corrente nominale fino a 25A e curva dei fusibili gG o aM con un tipo di cartuccia dei fusibili di 10,3 mm x 38 mm. Può essere montato su guida DIN per l'installazione modulare. Il fusibile per uso generico (fusibile gG) fornisce protezione da sovraccarico e cortocircuito. Il fusibile aM per l'applicazione motore fornisce protezione da cortocircuito (protezione di carichi con un'elevata corrente di picco). Dispone di un grado di protezione IP20 sui terminali, arrivando a un grado IP40 una volta all'interno di un involucro modulare. Un marcatore a clip è visibile sul lato anteriore o sul terminale a valle per identificare la presenza del fusibile. Una spia al neon opzionale da 230V indica se il fusibile salta (spia spenta in condizioni di funzionamento normali e rosso acceso dopo che il fusibile salta). Il dispositivo è dotato di un portafusibile prigioniero e di un alloggiamento aggiuntivo per un fusibile di ricambio. La leva può anche essere lucchettata.
Scheda tecnica - SNRA9N15658
Catalogo
Progetto REACh
Caratteristiche tecniche
tensione nominale (kV)
500
tipo di montaggio
Guida DIN
chiudibile
SI
profondità di incasso (mm)
44
numero di poli
3
larghezza in unità di suddivisione
3
grado di protezione (IP)
IP20
conduttore neutro a connessione
NO
visualizzazione ottica dei difetti
SI
per dimensione del fusibile
10×38 mm
