Descrizione
Descrizione completa

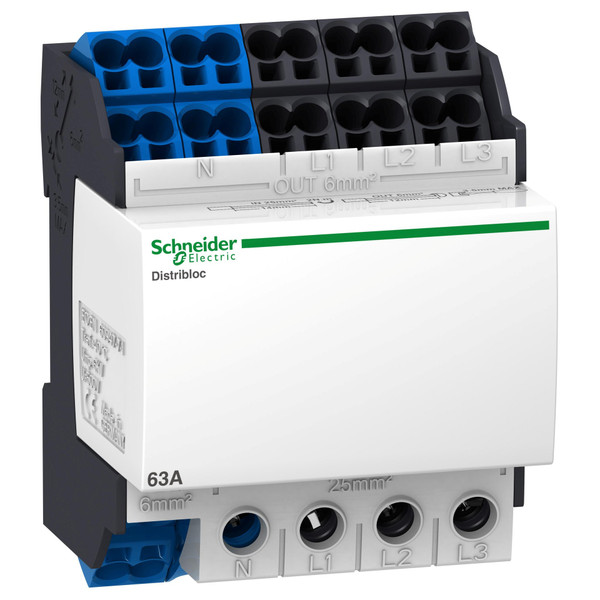

Questo blocco di distribuzione Linergy DX può essere installato su una guida DIN. È compatibile con i modelli Prisma, PrismaSeT, Pragma e Spacial. È dedicato all'installazione 4P. Fornisce una morsettiera a tunnel per il circuito di alimentazione con una sezione trasversale dei cavi di 16 mm² per i cavi flessibili o di 25 mm² per i cavi rigidi. Fornisce 24 fori per collegamenti rapidi nella parte inferiore del prodotto. Per la parte di distribuzione sono disponibili 12 partenze per morsetti a molla per la fase e 12 uscite per morsetti a molla per il neutro. La sezione trasversale dei cavi consentita è compresa tra 2,5 mm² e 6 mm² per cavi flessibili e rigidi. La tensione di isolamento nominale Ui è 400 VCA. La tensione nominale di tenuta agli impulsi Uimp è 4 kV. La corrente operativa nominale In è 63 A. Fornisce un grado di protezione IPxx B. La sua resistenza al filo incandescente è di 960°C. È destinato per edifici residenziali o piccoli edifici commerciali. La sua larghezza richiede 4 moduli da 18 mm. Il suo peso è di 290 g. È conforme alle norme IEC60947-7-1 e IEC61439-1.Scheda Tecnica
Documentazione
Scheda tecnica - SNRLVS04041Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:
Blocco di distribuzione Linergy DX 4P 63A 4 moduli 24 fori collegamento rapido inferiore
Electrocod:
1312
Famiglia Sconto Descrizione:
Quadri PrismaSeT
Famiglia Statistica Descrizione:
Quadri PrismaSeT
Quantita Cartone:
30
Subtitle:
Blocco di distribuzione Linergy DX 4P 63A 4 moduli 24 fori collegamento rapido inferiore
UDM:
Pezzo
_deliveryTimeCode:
2 giorni
_familyDiscountCode:
SDECBTQBTQPS
_familyStatisticsCode:
SDECBTQBTQPS
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2026-01-13 11:08:16
_shopInShopSort:
0
corrente nominale (A)
63
tipo di montaggio
Guida DIN
larghezza (mm)
72
altezza (mm)
96.5
profondità (mm)
62
tipo di collegamento
Raccordo a vite/molla
numero di ingressi
4
numero di uscite
12
numero di poli
4
con protezione dal contatto
SI
adatto per conduttore a filo sottile
SI
adatto per conduttore massiccio
SI
adatto per conduttore multifilare
SI
adatto conduttori a trefolo sottile senza manicotto terminale del cavo
SI
Adatto per conduttori a trefolo extra fine
SI
adatto conduttori a trefolo extra senza manicotto terminale del cavo
SI
Sezione conduttore, ingresso (mm²)
16
Sezione conduttore, uscita (mm²)
2.5
