Descrizione

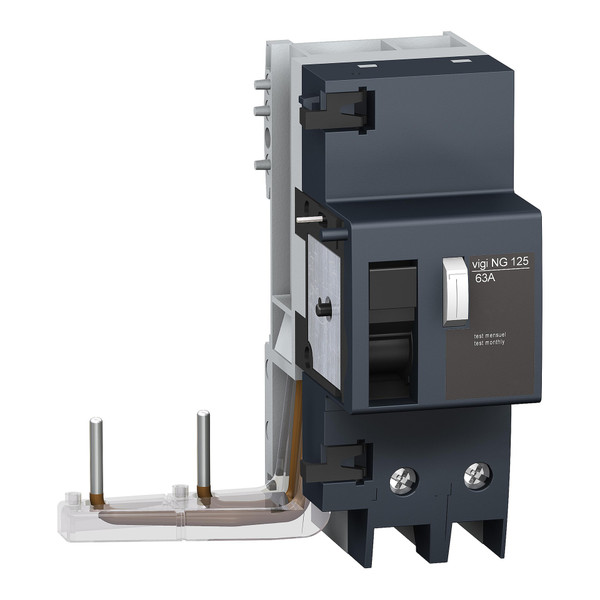

VigiNG125 è un dispositivo modulare aggiuntivo a corrente residua. È un 2P e la corrente nominale è 63 A. La classe di protezione da dispersione a terra è un tipo AC con sensibilità di 30 mA e una tecnologia indipendente dalla tensione. Questo prodotto protegge da cortocircuiti, sovraccarichi di cavi, scosse elettriche da contatti indiretti e pericoli di incendio. Questo prodotto è conforme alla norma IEC 60947-2. La tensione di esercizio nominale Ue è compresa tra 230VAC e 415 V AC. La tensione nominale di isolamento Ui è 690 V AC. La tensione nominale di tenuta ad impulso Uimp è 8 kV. Il grado di inquinamento è 3. Può essere montato su guida DIN simmetrica da 35 mm. Larghezza in passi da 9 mm è 5. Le dimensioni totali sono (H) 99 mm x (L) 118 mm x (P) 81 mm. Il peso è 0,25 kg. Il grado di protezione è IP20 e IP40 in un armadio.
Product End of Life Instructions
Scheda tecnica - SNR19000
Catalogo
Caratteristiche tecniche
corrente nominale (A)
63
tensione di isolamento nominale Ui (V)
690
numero di poli
2
tempo di ritardo regolabile
NO
tempo di ritardo max. (ms)
0
tipo di corrente di guasto
AC
resistenza a corrente impulsiva (kA)
3
grado di inquinamento
3
corrente di guasto nominale (A)
0.03
tensione nominale (kV)
230
frequenza
50/60 Hz
grado di protezione (IP)
IP20
sezione conduttore collegabile unifilare (mm²)
1.5
sezione conduttore collegabile multifilare (mm²)
1
con dispositivo di bloccaggio
SI
temperatura ambiente durante il funzionamento (°C)
5
corrente di guasto nominale regolabile
NO
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
8
