Descrizione

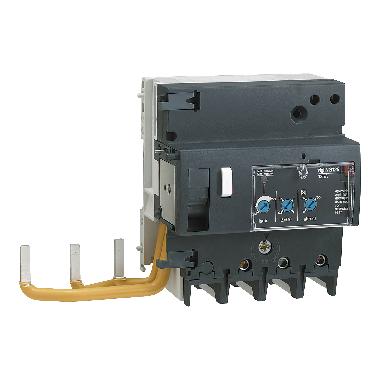

VigiNG125 è un dispositivo modulare aggiuntivo a corrente residua. Ha 3P e corrente nominale di 125 A. La classe di protezione da dispersione a terra è di tipo A con una sensibilità di 300 mA e una tecnologia indipendente dalla tensione. Questo prodotto protegge da cortocircuiti, sovraccarichi di cavi, scosse elettriche da contatti indiretti e pericoli di incendio. Questo dispositivo è combinato con un interruttore NG125 per fornire la protezione da dispersione a terra e la protezione da circuito. Questo prodotto è conforme alla norma IEC 60947-2. La tensione di esercizio nominale Ue è compresa tra 230VAC e 415 V AC. La tensione nominale di isolamento Ui è 690 V AC. La tensione nominale di tenuta ad impulso Uimp è 8 kV. Il grado di inquinamento è 3. Può essere montato su guida DIN simmetrica da 35 mm. Larghezza in passi da 9 mm è 11. Le dimensioni totali sono (H) 180 mm x (L) 118 mm x (P) 81 mm. Il peso è 0,75 kg. Il grado di protezione è IP20 e IP40 in un armadio.
Scheda tecnica - SNR19047
Product End of Life Instructions
Catalogo
Caratteristiche tecniche
corrente nominale (A)
125
tensione di isolamento nominale Ui (V)
690
numero di poli
3
tempo di ritardo regolabile
SI
tempo di ritardo max. (ms)
0
tipo di corrente di guasto
A
resistenza a corrente impulsiva (kA)
5
grado di inquinamento
3
corrente di guasto nominale (A)
0.3
tensione nominale (kV)
230
frequenza
50/60 Hz
grado di protezione (IP)
IP20
sezione conduttore collegabile unifilare (mm²)
16
sezione conduttore collegabile multifilare (mm²)
10
con dispositivo di bloccaggio
SI
temperatura ambiente durante il funzionamento (°C)
25
corrente di guasto nominale regolabile
SI
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
8
