Descrizione

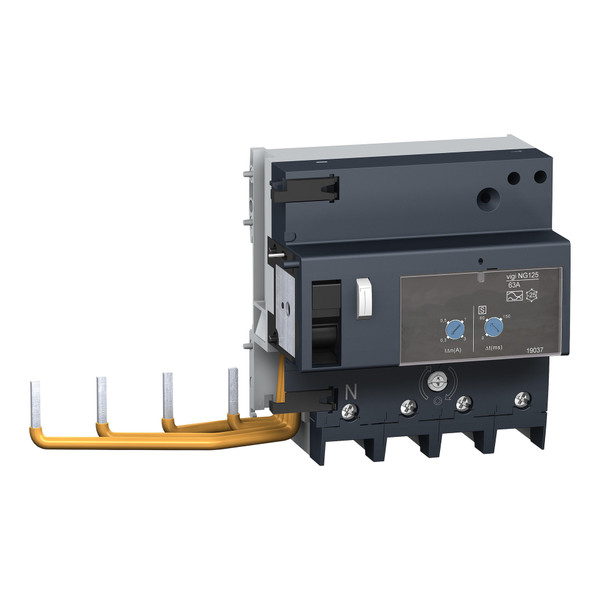

VigiNG125 è un dispositivo modulare aggiuntivo a corrente residua. È un 4P e la corrente nominale è 63 A. La classe di protezione da dispersione a terra è un tipo A con sensibilità di 300 mA e una tecnologia indipendente dalla tensione. Questo prodotto protegge da cortocircuiti, sovraccarichi di cavi, scosse elettriche da contatti indiretti e pericoli di incendio. Questo prodotto è conforme alla norma IEC 60947-2. La tensione di esercizio nominale Ue è compresa tra 440VAC e 500 V AC. La tensione nominale di isolamento Ui è 690 V AC. La tensione nominale di tenuta ad impulso Uimp è 8 kV. Il grado di inquinamento è 3. Può essere montato su guida DIN simmetrica da 35 mm. Larghezza in passi da 9 mm è 11. Le dimensioni sono (W) 207 mm. Il peso è 0,8 kg. Il grado di protezione è IP20 e IP40 in un armadio.
Product End of Life Instructions
Scheda tecnica - SNR19054
Catalogo
Caratteristiche tecniche
corrente nominale (A)
63
tensione di isolamento nominale Ui (V)
690
numero di poli
4
tempo di ritardo regolabile
SI
tempo di ritardo max. (ms)
0
tipo di corrente di guasto
A
resistenza a corrente impulsiva (kA)
5
grado di inquinamento
3
corrente di guasto nominale (A)
0.3
tensione nominale (kV)
440
frequenza
50/60 Hz
grado di protezione (IP)
IP20
sezione conduttore collegabile unifilare (mm²)
1.5
sezione conduttore collegabile multifilare (mm²)
1
con dispositivo di bloccaggio
SI
temperatura ambiente durante il funzionamento (°C)
25
corrente di guasto nominale regolabile
SI
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
8
