Descrizione

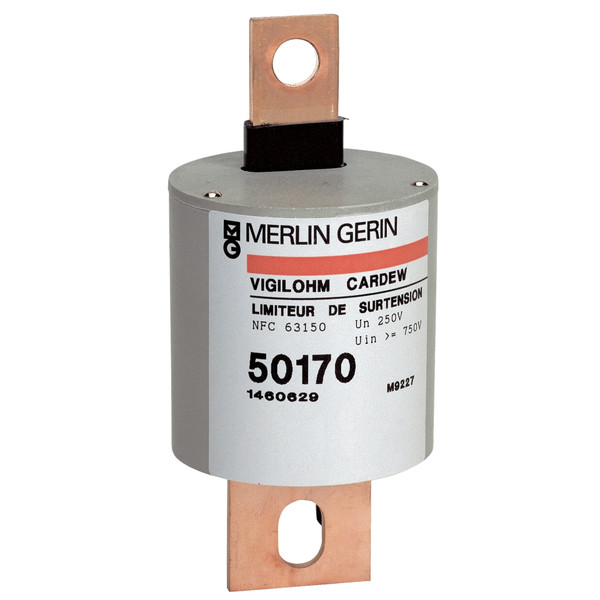

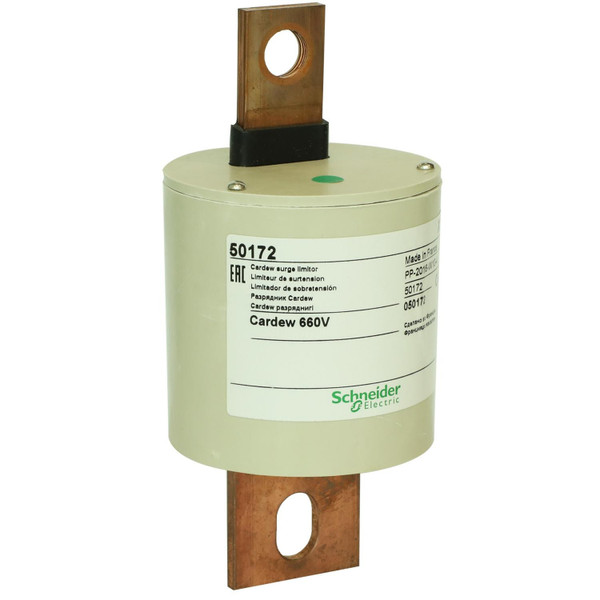

L'accessorio appartiene alla gamma Vigilohm, progettata per monitorare le reti elettriche IT non collegate a terra a livello di linea feeder, in conformità alle norme sull'installazione e sui prodotti. Il dispositivo è un limitatore di sovratensione utilizzato nelle reti IT e installato il più vicino possibile al trasformatore a bassa e media tensione. Protegge la rete non collegata a terra da sovratensioni che potrebbero essere causate dalla rottura del trasformatore o da fulmini. Il dispositivo Cardew C deve essere installato su una rete monitorata da 660V AC a 1000V AC quando collegato tra fase e neutro. In alternativa da 380V AC a 660V AC se Cardew C è collegato tra due fasi. Si raccomanda di monitorare il dispositivo Cardew con un localizzatore dei guasti di isolamento come la serie di prodotti Vigilohm IFL12. In tal modo il Cardew permette di rilevare immediatamente un guasto di isolamento e sostituire la cartuccia. Dimensioni del dispositivo: lunghezza 160 mm e diametro 70 mm; peso 1 kg.
Scheda tecnica WEB - SNR50172
Manuale utente - SNR50172
Catalogo - SNR50172
Istruzioni - SNR50172
User Guide - SNR50172
Certificato REACH - SNR50172
Declaration DOC CE (Declaration of conformity CE) - SNR50172
REACh declaration - SNR50172
RoHS Eur declaration - SNR50172
Caratteristiche tecniche
tipo di montaggio
Su elemento base
con contatto telecomunicazioni
NO
numero di conduttori (esclusa terra)
1
dimensione
Altro
livello di protezione (kV)
1.6
tensione permanente AC max. (V)
1000
corrente impulsiva dispersione nominale (8/20) (kA)
40
tensione nominale AC (V)
660
tensione nominale DC (V)
0
classe di prova tipo 2
NO
livello di protezione L-N (kV)
1
segnalazione nell’apparecchio
Ottico
tensione permanente DC max. (V)
0
grado di protezione (IP)
Altro
max. tensione PV (V)
0
livello di protezione N-PE (kV)
0.66
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
150
sez. max del conduttore flessibile (a filo sottile) (mm²)
150
forma della rete DC
NO
forma della rete IT
SI
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
NO
forma della rete TT
NO
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
40
resistenza di cortocircuito (Isccr) (kA)
40
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A)
0
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A)
0
Protezione da cortocircuito integrata
SI
Protez. da cortocircuito integrata selettiva al fusibile gG (A)
0
Assenza di correnti di dispersione
NO
Codice EAN
3303430501725
