Descrizione

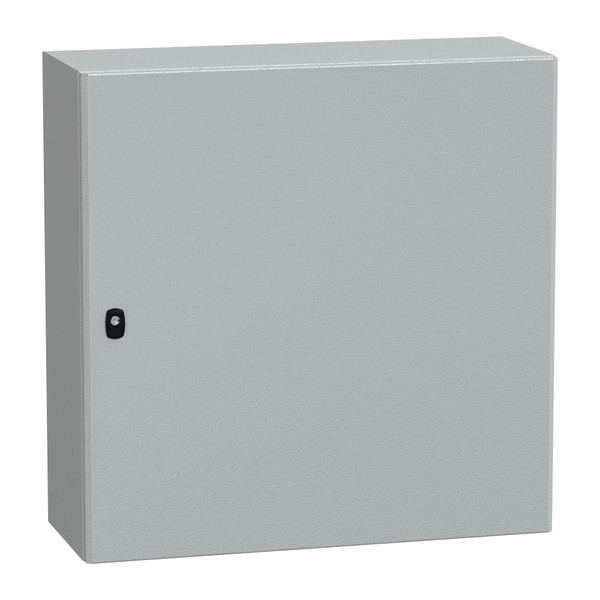

Il contenitore da parete in acciaio PanelSeT S3D per applicazioni multiuso è progettato per l’uso in ambienti gravosi È certificato da DNV, BV, UL, GL, cUL e LR L'armadio ha un'altezza, una larghezza e una profondità nominali rispettivamente di 800 mm, 800 mm e 300 mm L’involucro è di colore grigio (RAL7035) con finitura a polvere epossi-poliestere Il contenitore è costituito da un corpo, due piastre pressacavi, una piastra di montaggio e uno sportello con serratura La porta può essere aperta fino a 120°, facilitando l'accesso all'apparecchiatura all'interno Inoltre, è possibile cambiare il lato di apertura della porta (reversibile) La porta ha una serratura a tre punti con inserto doppia barra da 3 mm Lo sportello e le piastre pressacavi possono essere rimossi a scopo di manutenzione La piastra di montaggio è in acciaio zincato ed è fissata con un elemento di fissaggio Il peso netto dell'armadio è di 42 kg Ha una classificazione NEMA 4X/13 e una classificazione IK10 (IEC62262) e IP66 (IEC60529) per alto impatto e resistenza a polvere e acqua L'armadio presenta anche un corpo monoblocco e un profilo frontale a doppio spessore di lamiera a forma di gocciolatoio per una maggiore robustezza L'accessibilità per il funzionamento è dalla parte frontale
Scheda tecnica - SNRNSYS3D8830P
Immagini 360° - SNRNSYS3D8830P
Caratteristiche tecniche
colore
Grigio
larghezza (mm)
800
altezza (mm)
800
profondità (mm)
300
numero RAL
7035
con piastra di montaggio
SI
numero di porte
1
numero di serrature
1
montaggio a parete
SI
prestampaggi in rilievo
NO
esecuzione EMC
NO
con porta di visione
NO
accoppiabile
NO
qualità del materiale
Altro
materiale
Acciaio
resistenza agli urti
IK10
grado di protezione (IP)
IP66
numero di aperture per connettori
0
adatto per montaggio metrico
SI
piastra di montaggio a profondità regolabile
NO
con porta di ventilazione
NO
esecuzione della superficie
Verniciatura a polvere
con porta posteriore
NO
incasso a parete
NO
con parte superiore
NO
tetto inclinato
NO
fissaggio al palo
SI
coperchio trasparente
NO
adatto per impiego all'esterno
NO
tipo di protezione (NEMA)
4X
max carico ammissibile della custodia secondo IEC 62208 (N)
250
max carico ammissibile delle porte secondo IEC 62208 (N)
50
max carico ammissibile della piastra di montaggio secondo IEC 62208 (N)
250
Modello da parete da terra
SI
indipendente
NO
Modello ad angolo
NO
Montaggio intermedio
NO
