Descrizione

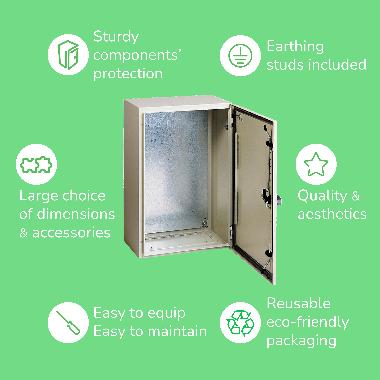

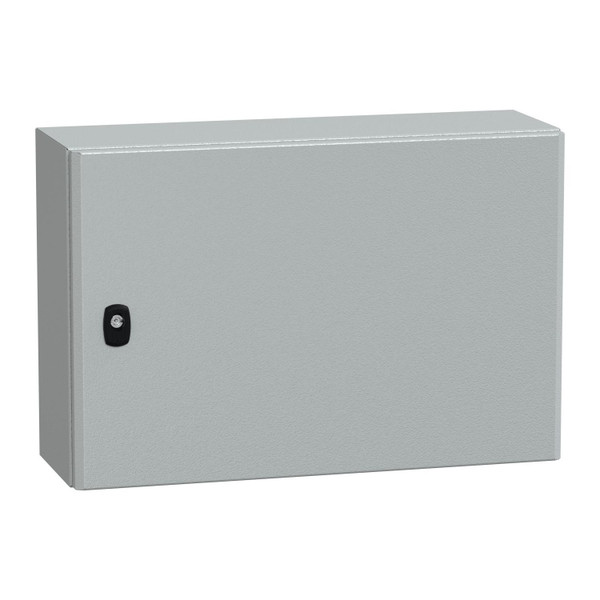

PanelSeT S3D è un contenitore monoblocco per il montaggio a parete per applicazioni multifunzione È certificato da cUL, BV, GL, UL, LR e DNV ed è progettato per l'uso in ambienti difficili L'armadio ha un'altezza, una larghezza e una profondità nominali rispettivamente di 400 mm, 600 mm e 200 mm È in acciaio e di colore grigio (RAL7035) con finitura a polvere epossi-poliestere L'armadio è costituito da un corpo, uno sportello, una serratura e una piastra pressacavi La porta può essere aperta fino a 120°, facilitando l'accesso all'apparecchiatura all'interno È anche possibile cambiare il lato di apertura della porta (reversibile) La porta ha una serratura a tre punti con inserto doppia barra da 3 mm Lo sportello e la piastra pressacavi possono essere rimossi per finalità di manutenzione Ha una classificazione NEMA 4X/13 e IK10 (IEC62262), che lo rendono altamente resistente agli urti Ha anche un grado di protezione IP66 (IEC60529), che lo rende altamente resistente a polvere e acqua Il peso netto dell'involucro è di 10,5 kg Ha un corpo monoblocco e un profilo frontale a doppio spessore di lamiera a forma di gocciolatoio per una maggiore resistenza L'accessibilità per il funzionamento è dalla parte frontale
Scheda tecnica - SNRNSYS3D4620
Immagini 360° - SNRNSYS3D4620
Caratteristiche tecniche
colore
Grigio
larghezza (mm)
600
altezza (mm)
400
profondità (mm)
200
numero RAL
7035
con piastra di montaggio
NO
numero di porte
1
numero di serrature
1
montaggio a parete
SI
prestampaggi in rilievo
NO
esecuzione EMC
NO
con porta di visione
NO
accoppiabile
NO
qualità del materiale
Altro
materiale
Acciaio
resistenza agli urti
IK10
grado di protezione (IP)
IP66
numero di aperture per connettori
0
adatto per montaggio metrico
SI
piastra di montaggio a profondità regolabile
NO
con porta di ventilazione
NO
esecuzione della superficie
Verniciatura a polvere
con porta posteriore
NO
incasso a parete
NO
con parte superiore
NO
tetto inclinato
NO
fissaggio al palo
SI
coperchio trasparente
NO
adatto per impiego all'esterno
NO
tipo di protezione (NEMA)
4X
max carico ammissibile della custodia secondo IEC 62208 (N)
250
max carico ammissibile delle porte secondo IEC 62208 (N)
50
max carico ammissibile della piastra di montaggio secondo IEC 62208 (N)
250
Modello da parete da terra
NO
indipendente
NO
Modello ad angolo
NO
Montaggio intermedio
NO
