Descrizione

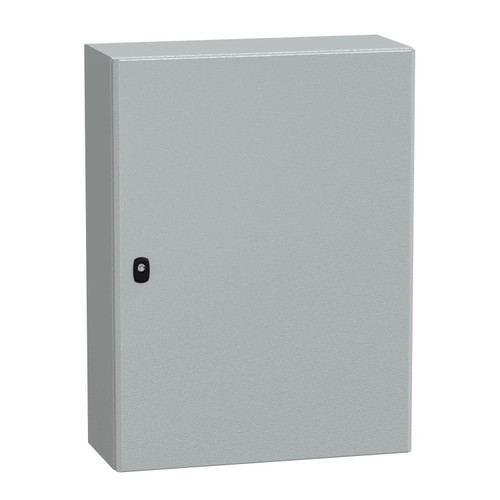

PanelSeT S3D è un contenitore monoblocco per montaggio a parete progettato per applicazioni multifunzione È in acciaio con finitura a polvere epossi-poliestere e di colore grigio (RAL 7035) Questo armadio ha un'altezza, una larghezza e una profondità nominali rispettivamente di 800 mm, 600 mm e 250 mm L'armadio ha uno sportello singolo con serratura a tre punti e un inserto a doppia barra da 3 mm La porta è reversibile e si apre fino a 120° per accedere facilmente all'apparecchiatura Ha una classificazione NEMA 4X/13 e una classificazione IP66 (IEC 60529) per la resistenza a polvere e acqua Inoltre, ha una classificazione IK10 (IEC 62262) per un'elevata resistenza agli urti L'armadio è costituito da un corpo, uno sportello, una serratura e una piastra pressacavi Lo sportello e la piastra pressacavi possono essere rimossi per finalità di manutenzione Il peso netto dell'involucro è di 20,2 kg È certificato da cUL, BV, GL, UL, LR e DNV
Scheda tecnica - SNRNSYS3D8625
Istruzioni
Immagini 360° - SNRNSYS3D8625
Caratteristiche tecniche
colore
Grigio
larghezza (mm)
600
altezza (mm)
800
profondità (mm)
250
numero RAL
7035
con piastra di montaggio
NO
numero di porte
1
numero di serrature
1
montaggio a parete
SI
prestampaggi in rilievo
NO
esecuzione EMC
NO
con porta di visione
NO
accoppiabile
NO
qualità del materiale
Altro
materiale
Acciaio
resistenza agli urti
IK10
grado di protezione (IP)
IP66
numero di aperture per connettori
0
adatto per montaggio metrico
SI
piastra di montaggio a profondità regolabile
NO
con porta di ventilazione
NO
esecuzione della superficie
Verniciatura a polvere
con porta posteriore
NO
incasso a parete
NO
con parte superiore
NO
tetto inclinato
NO
fissaggio al palo
SI
coperchio trasparente
NO
adatto per impiego all'esterno
NO
tipo di protezione (NEMA)
4X
max carico ammissibile della custodia secondo IEC 62208 (N)
250
max carico ammissibile delle porte secondo IEC 62208 (N)
50
max carico ammissibile della piastra di montaggio secondo IEC 62208 (N)
250
Modello da parete da terra
NO
indipendente
NO
Modello ad angolo
NO
Montaggio intermedio
NO
