Descrizione

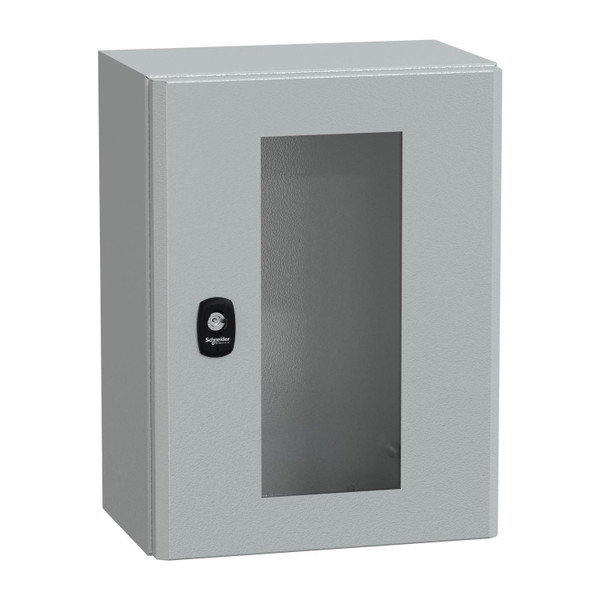

Il contenitore da parete in acciaio PanelSeT S3D per applicazioni multiuso è progettato per l’uso in ambienti gravosi Ha un'altezza nominale, larghezza e profondità di 400 mm, 300 mm e 200 mm, rispettivamente L’involucro è di colore grigio (RAL7035) con finitura a polvere epossi-poliestere Il contenitore è costituito da un corpo, una porta trasparente, una piastra pressacavi e una serratura Gli sportelli possono essere aperti fino a 120°, facilitando l'accesso all'apparecchiatura all'interno Inoltre, è possibile cambiare il lato di apertura delle porte (reversibile) Gli sportelli sono dotati di serratura a tre punti con inserto doppia barra da 3 mm Gli sportelli e le piastre pressacavi possono essere rimossi a scopo di manutenzione Il peso netto dell'involucro è di 5.804 kg Ha una classificazione NEMA 4X/13 e un grado di protezione IP66 (IEC60529) contro polvere e acqua Ha inoltre una classificazione IK08 (IEC62262) per l'alta resistenza agli urti L'armadio è certificato da BV, LR, cUL, UL, GL e DNV Ha una guida frontale a forma di grondaia a doppio spessore e un corpo pezzo unico per una maggiore resistenza e durabilità L'armadio è accessibile dalla parte frontale per consentire il funzionamento
Scheda tecnica - SNRNSYS3D4320T
Istruzioni
Immagini 360° - SNRNSYS3D4320T
Caratteristiche tecniche
colore
Grigio
larghezza (mm)
300
altezza (mm)
400
profondità (mm)
200
numero RAL
7035
con piastra di montaggio
NO
numero di porte
1
numero di serrature
1
montaggio a parete
SI
prestampaggi in rilievo
NO
esecuzione EMC
NO
con porta di visione
SI
accoppiabile
NO
qualità del materiale
Altro
materiale
Acciaio
resistenza agli urti
IK08
grado di protezione (IP)
IP66
numero di aperture per connettori
0
adatto per montaggio metrico
SI
piastra di montaggio a profondità regolabile
NO
con porta di ventilazione
NO
esecuzione della superficie
Verniciatura a polvere
con porta posteriore
NO
incasso a parete
NO
con parte superiore
NO
tetto inclinato
NO
fissaggio al palo
SI
coperchio trasparente
NO
adatto per impiego all'esterno
NO
tipo di protezione (NEMA)
4X
max carico ammissibile della custodia secondo IEC 62208 (N)
250
max carico ammissibile della piastra di montaggio secondo IEC 62208 (N)
250
Modello da parete da terra
NO
indipendente
NO
Modello ad angolo
NO
Montaggio intermedio
NO
