Descrizione
Descrizione completa

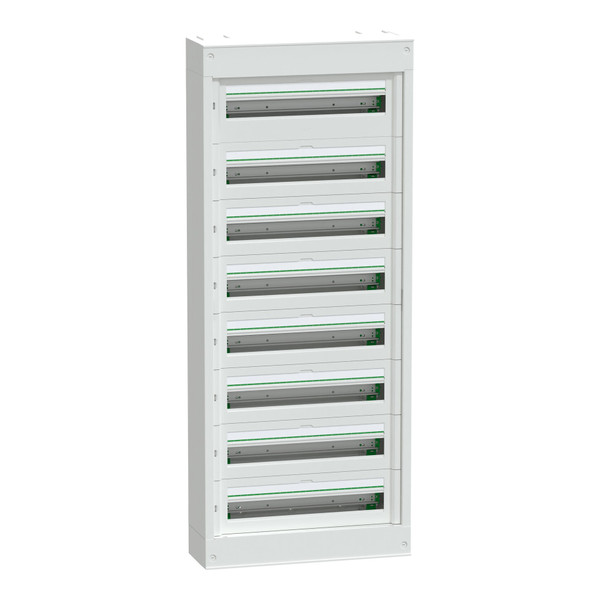

Questo PrismaSeT S è un quadro di distribuzione da parete. Questo quadro in metallo e plastica è composto da 8 file di 24 moduli da 18 mm. Può supportare tutti i tipi di apparecchiature modulari. Il quadro dispone di uno spazio maggiore sulla prima fila per alloggiare l'interruttore automatico NSXm 160, dotato se necessario di un modulo di protezione differenziale. Questo quadro è dedicato all'installazione all'interno. Il grado di protezione IP è IP41 con sportello e IP30 senza sportello. È possibile installare uno sportello opzionale sopra il coperchio. Il colore dell’armadio e del lato anteriore è bianco (RAL 9003). Questo quadro pronto all’uso è stato progettato per fornire ergonomia e flessibilità di installazione. L'ingresso dei cavi può avvenire dalla parte superiore o inferiore del quadro tramite piastre passacavi rimovibili. Consente l'ingresso tramite cavo, tubo o canalina. Il quadro è già assemblato. È dotato di 8 guide DIN. Le guide sono rimovibili e facilitano il cablaggio e le operazioni di manutenzione. È dotato di morsettiera di terra che comprende 96 partenze (12x25mm² + 84x4mm²). Può inoltre contenere una morsettiera di distribuzione verticale Acti9 VDIS. È dotato di 8 protezioni per etichette, 6 clip per cavi, 8 piastre modulari e 8 strisce di otturatori. La classe di isolamento elettrico è II. La tensione di isolamento nominale Ui è 400 V. La categoria di sovratensione è II. La corrente nominale In è fino a 160 A. È conforme alle norme CEI 61439-1, 2 e 3. Le dimensioni totali sono (L) 570 mm x (A) 1406 mm x (P) 191 mm. Il peso del prodotto è di 25,760 kg. L'involucro è di metallo e la piastra frontale è di tecnoplastica. La resistenza della plastica alle fiamme e al calore anomalo è di 750°C per la piastra frontale. Il grado di protezione IK è IK08 senza porta e IK09 con porta. La temperatura di esercizio va da -25°C a 60°C.Scheda Tecnica
Documentazione
Scheda tecnica - SNRLVSST824Immagini 360° - SNRLVSST824
Scheda Tecnica
tipo di montaggio
A parete
colore
Bianco
larghezza (mm)
570
altezza (mm)
1406
profondità (mm)
191
numero RAL
9003
con piastra di montaggio
NO
numero di file
8
tipo di copertura
Coperchio
esecuzione EMC
NO
possibilità di applicazione
SI
barra DIN
SI
piombabile
NO
materiale della scatola
Acciaio
con slitta di separazione N
NO
larghezza in unità di suddivisione
24
tipo di chiusura
Altro
tipo di porta
Altro
grado di protezione (IP)
IP30
coperchio/porta trasparente
NO
con serratura
NO
esecuzione coperchio
Con taglio
Morsettiera di terra
SI
Morsettiera neutra
NO
Segnale di passaggio porta
NO
