Descrizione

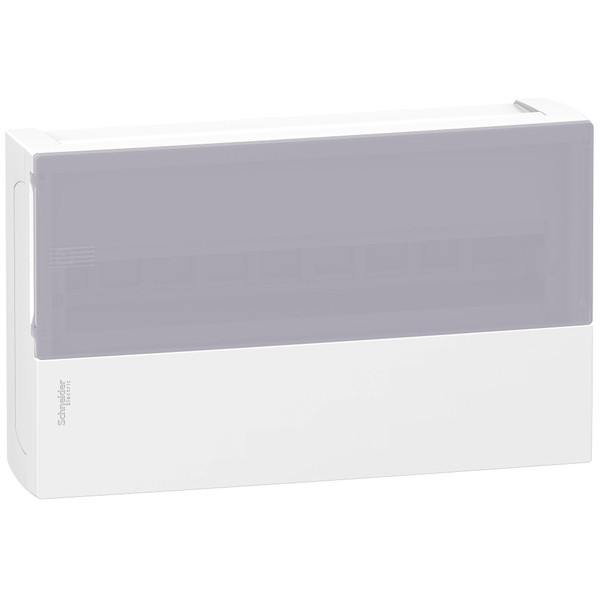

Resi9 MP è un involucro modulare a montaggio superficiale. Questo centralino in plastica è composto da 1 fila di 18 moduli di 18 mm. Può ospitare tutti i tipi di interruttori modulari. Il grado di protezione è IP40. È dotato di una porta translucida. Il colore del lato anteriore è bianco (RAL 9003). È destinata a installazioni nuove o per ristrutturazione di edifici residenziali. È dotato di una guida asimmetrica da 35 mm. Non sono presenti morsettiere. La corrente nominale In è fino a 63 A. È conforme alle norme IEC 529, IEC 60439-3, IEC 60670-24. Le dimensioni totali sono (W) 376 mm x (H) 228 mm x (D) 103 mm. L'involucro è realizzato in tecnoplastica (parte posteriore e parte anteriore). La porta è realizzata in tecnoplastica. La resistenza della plastica alle fiamme e al calore anomalo è 650°C per la porta, la parte posteriore e la parte anteriore. Il grado di protezione urti meccanici è IK07. La temperatura di funzionamento è compresa tra -25 °C e +60 °C.
Scheda tecnica - SNRMIP10118T
Immagini 360° - SNRMIP10118T
Caratteristiche tecniche
tipo di montaggio
A parete
colore
Bianco
larghezza (mm)
376
altezza (mm)
228
profondità (mm)
102
numero RAL
9003
con piastra di montaggio
NO
numero di file
1
tipo di copertura
Porta
esecuzione EMC
NO
possibilità di applicazione
NO
profondità interna (mm)
80
barra DIN
SI
piombabile
NO
materiale della scatola
Plastica
con slitta di separazione N
NO
larghezza in unità di suddivisione
18
tipo di chiusura
Altro
tipo di porta
Singolo
grado di protezione (IP)
IP40
coperchio/porta trasparente
SI
con serratura
NO
esecuzione coperchio
Chiuso
Morsettiera di terra
NO
Morsettiera neutra
NO
Segnale di passaggio porta
SI
