Descrizione

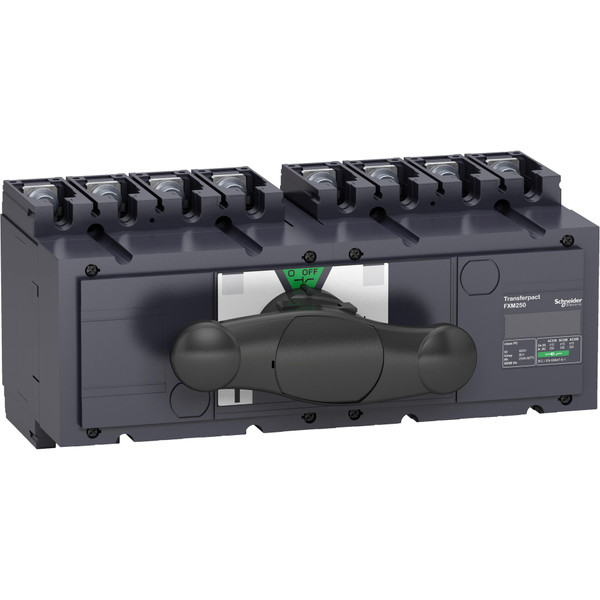

FXM250 è un commutatore manuale completo per due sezionatori Compact INS250 a 4 poli. Fornisce un modo semplice per l'implementazione delle funzioni di commutazione della sorgente, con dimensioni ridotte, occupando meno spazio nel quadro. La corrente di funzionamento è 250A a 690VAC 50/60 Hz, nelle categorie AC22A/AC23A. La corrente di funzionamento è 250A a 125VDC (2 poli in serie) o a 250VDC (4 poli in serie), nelle categorie DC22A/DC23A. È presente una maniglia rotativa a 3 posizione che controlla i due sezionatori (sorgente normale ON, OFF, sorgente alternativa ON). È possibile ordinare un gruppo completo di commutazione della sorgente con un unico codice a catalogo. È possibile ordinare un gruppo completo di commutazione della sorgente con un unico codice a catalogo.
Product End of Life Instructions
Scheda tecnica - SNR31147
Catalogo
Progetto REACh
Caratteristiche tecniche
esecuzione
Interruttore on/off
corrente nominale permanente Iu (A)
250
numero di poli
4
con posizione zero
SI
materiale della scatola
Plastica
con ritorno in posizione zero
NO
grado di protezione (IP), lato frontale
IP40
numero di contatti ausiliari, invertitori
3
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Manopola rotativa lunga
adatto per montaggio distributore
SI
adatto per costruzione intermedia
NO
apparecchio completo nella cassa
SI
montaggio frontale
SI
Montaggio a pavimento
NO
