Descrizione

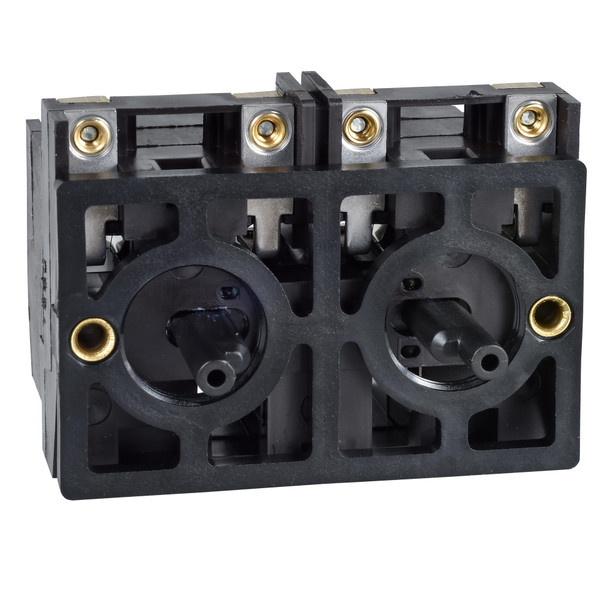

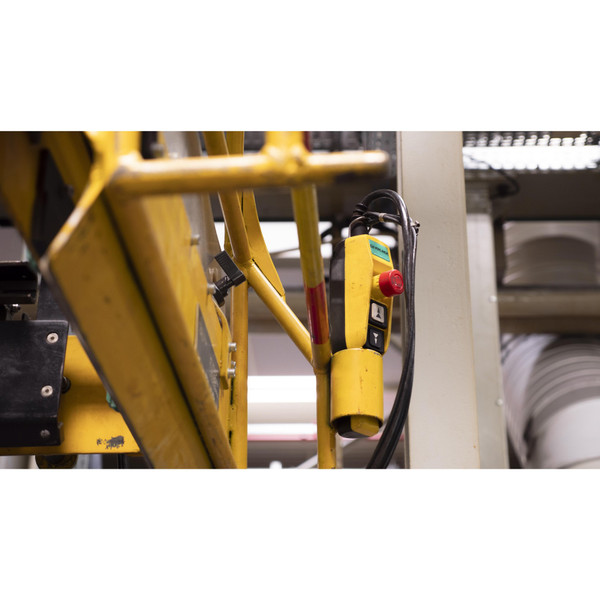

L'elemento di contatto Harmony XAC di Schneider Electric utilizza morsetti a vite e ha 2 contatti NO + 1 contatto di commutazione SPDT a singolo polo doppio contatto. È compatibile con stazioni di comando Harmony XACA / XACA9. Questo elemento di contatto permette di sostituire e configurare in modo semplice e rapido i pulsanti e i selettori. Può essere facilmente installato e sostituito sulle stazioni di controllo XACM e XACB pensili e si collega ai circuiti di comando tramite semplici collegamenti a vite. Protegge gli operatori dai contatti accidentali con circuiti sotto tensione grazie al suo grado di protezione IP20.
Scheda tecnica - SNRXESD1291
Catalogo
Istruzioni
Caratteristiche tecniche
tipo di montaggio
Fissaggio frontale
esecuzione
Inseribile e integrabile
portalampada
Senza
corrente d’eserc. nominale Ie per AC-15, 230 V (A)
3
esecuzione del collegamento elettrico
Raccordo a vite
numero di commutatori di segnale
0
numero di contatti di riposo
0
numero di contatti di chiusura
2
numero di contatti invertitori
1
