Descrizione

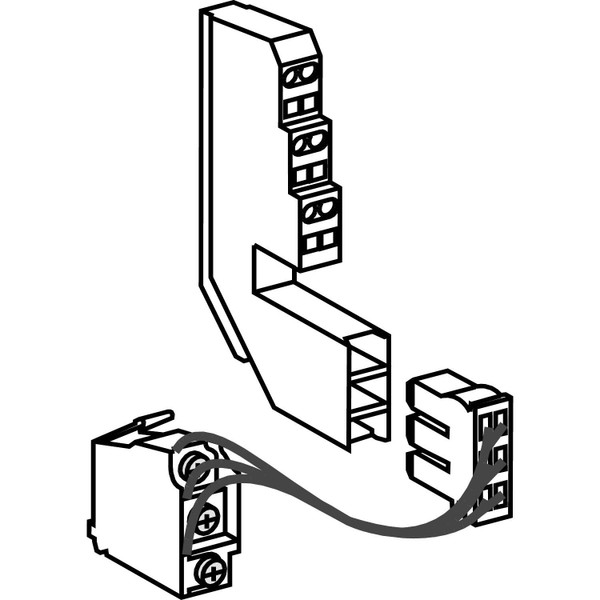

Si tratta un unico contatto ausiliario standard per i dispositivi estraibili Compact NS da 630b a 1600. Il contatto ausiliario fornisce informazioni a distanza OF sullo stato dell'interruttore. Il contatto OF (aperto/chiuso) indica la posizione dei contatti principali dell'interruttore. È presente un modello di contatto ausiliario per le informazioni OF, SD o SDE, a seconda del punto in cui è montato sul dispositivo. Tale ausiliario è un contatto in commutazione con 1 contatto normalmente aperto e 1 contatto normalmente chiuso. La corrente nominale è di 6A e il carico minimo è di 100 mA a 24 V DC. Le categorie di utilizzo sono AC12/AC13/DC12/DC14. Il dispositivo Compact NS da 630b a 1600 può essere dotato di 3 contatti ausiliari OF. È conforme alla norma IEC 60947-5-1.
Scheda tecnica - SNR33801
Catalogo
Progetto REACh
Caratteristiche tecniche
tipo di montaggio
Altro
esecuzione
Integrabile
portalampada
Senza
corrente d’eserc. nominale Ie per AC-15, 230 V (A)
4
esecuzione del collegamento elettrico
Raccordo a vite
numero di commutatori di segnale
1
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
1
