Descrizione

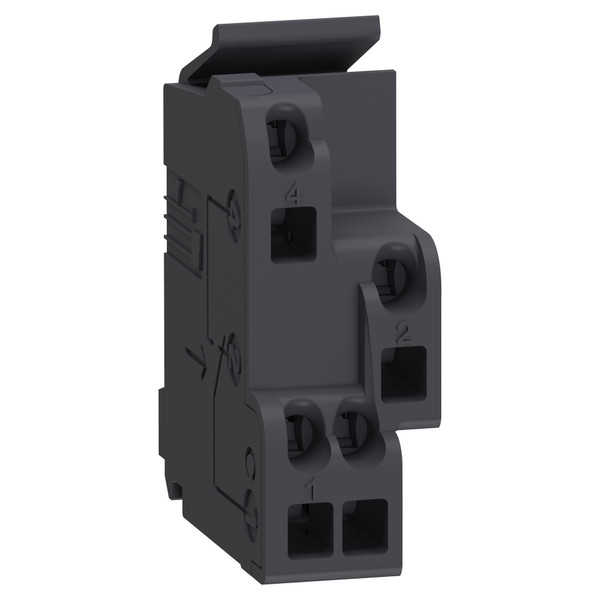

È un unico contatto ausiliario standard che fornisce tutte le diverse indicazioni a distanza per interruttori Compact NSX, Compact NS, PowerPact Multistandard ed EasyPact CVS. Le informazioni di stato remote sono ON/OFF (OF), indicazione di sgancio (SD) e indicazione di guasto elettrico (SDE) per tutti i tipi di interruttori. Le informazioni di stato remote per l'indicazione di sgancio a causa di un guasto a terra (SDV) sono utilizzate per Compact NSX e PowerPact Multistandard. I contatti sono installati in slot dedicati del dispositivo. Il contatto ausiliario è un contatto in commutazione con 1 contatto normalmente aperto e 1 contatto normalmente chiuso. La corrente nominale è 6A e il carico minimo è 100mA a 24 VDC. Le categorie di utilizzo sono AC12/AC15/DC12/DC 14. Un dispositivo integra 5 contatti ausiliari. È conforme alla norma IEC 60947-5-1.
Scheda tecnica - SNR29450
Catalogo
Progetto REACh
Immagini 360° - SNR29450
Caratteristiche tecniche
tipo di montaggio
Altro
esecuzione
Integrabile
portalampada
Senza
corrente d’eserc. nominale Ie per AC-15, 230 V (A)
4
esecuzione del collegamento elettrico
Raccordo a molla
numero di commutatori di segnale
1
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
1
