Descrizione

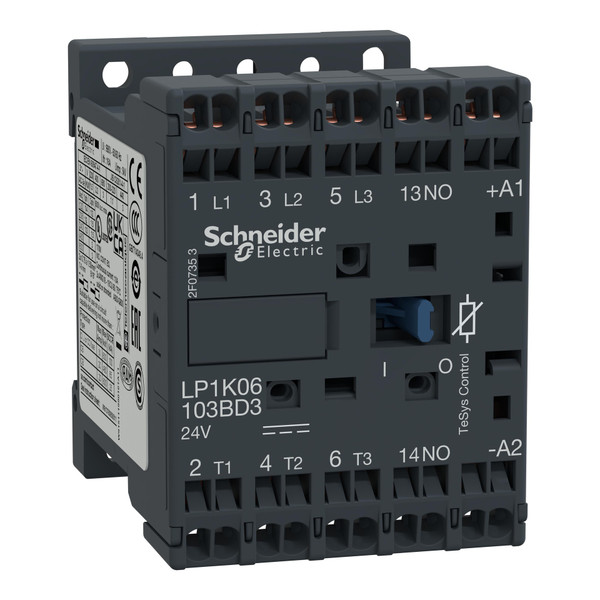

Contattore TeSys K, 3 poli (3NO), per applicazioni di controllo motore fino a 9 A/690V AC-3 (4 kW a 400 V) e per applicazioni di controllo del carico non induttivo fino a 10 A/ 690V AC-1. Dispone di una bobina DC da 24V con modulo soppressore transitorio, contatto ausiliario integrato 1NO, collegamento mediante morsetti a molla. Per velocità di funzionamento fino a 600 cicli/ora e ambienti fino a 50 °C, Dispone di affidabilità e resistenza alle applicazioni standard. Compatto (larghezza 45 mm), montaggio su guida DIN o fissaggio a vite. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC).
Scheda tecnica - SNRLP1K09103BD3
Product End of Life Instructions
Immagini 360° - SNRLP1K09103BD3
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
58
profondità (mm)
57
adatto per installazione in serie
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
4
num. di contatti di chiusura, contatti principali
3
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
0
corrente d’eserc. nominale Ie per AC-3, 400 V (A)
9
corrente d’eserc. nominale Ie per AC-1, 400 V (A)
20
tens. alimentaz. pilota nominale Us DC (V)
24
tipo di collegamento circuito elettrico principale
Raccordo a molla
tipo di tensione per l’azionamento
DC
corrente d’eserc. nominale Ie per AC-4, 400 V (A)
6
potenza d’eserc. nominale Ie per AC-4, 400 V (kW)
2.2
