Descrizione

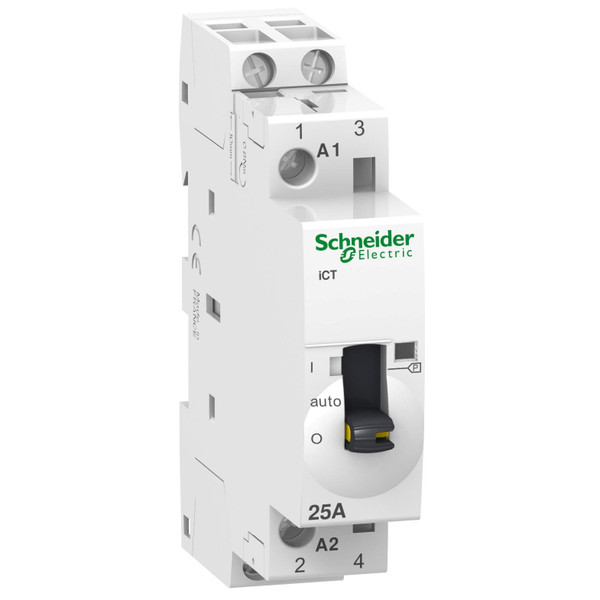

Acti9 iCT è un contattore modulare. È un dispositivo di controllo remoto 2P con 2 contatti normalmente aperti. La corrente nominale In è 25A per AC-7a e 8,5A per AC-7b. La tensione di esercizio nominale Ue è 250 V AC. La tensione di alimentazione Uc è compresa tra 230VAC e 240 V AC. Questo dispositivo può essere utilizzato per circuiti di alimentazione. È compatibile con tutti gli ausiliari di controllo Acti9, per applicazioni di controllo del riscaldamento e della ventilazione. Il prodotto è conforme alla norma IEC/EN 61095. La resistenza elettrica arriva fino a 100000 cicli per AC-7A o AC-1, 30000 cicli per AC-7C, AC-7B, AC-3, AC-5A o AC-5B le operazioni di commutazione massime sono 100 al giorno. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. Il grado di inquinamento è 2. È installabile su guida DIN. La sua larghezza è di 2 passi da 9 mm. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 81 mm x (L) 18 mm x (P) 60 mm. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di funzionamento va da -5°C a 60°C. La temperatura di stoccaggio va da -40°C a 70°C.
Scheda tecnica - SNRA9C21732
Catalogo
Progetto REACh
Caratteristiche tecniche
profondità di incasso (mm)
43.5
tensione d’esercizio nominale (V)
250
larghezza in unità di suddivisione
1
carico max. lampada a incandescenza (W)
2850
carico max. della lampada fluorescente (VA)
1200
carico max della lampada fluorescente (circuito duo) (VA)
2400
carico max della lampada fluorescente (compensaz. parallela) (VA)
1200
cursore per commutazione manuale
SI
tipo di tensione di azionamento
AC
tipo di tensione d’esercizio
AC
grado di protezione (IP)
IP20
corrente d’esercizio nominale (A)
25
dispositivi supplementari possibili
SI
numero di contatti di riposo
0
numero di contatti di chiusura
2
tensione di azionamento nominale (V)
230
Senza ronzio
NO
con funzione giorno/notte
NO
