Descrizione

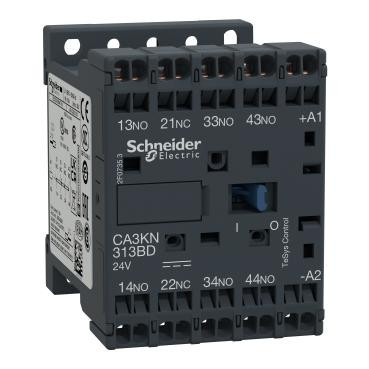

CA3KN313BD è un relè di controllo Schneider Electric TeSys K per le categorie di impiego AC-15 fino a 690V e DC-13 fino a 600V. E' composto da 4 contatti (3NA + 1NC), una bobina 24V CC e collegamento mediante morsetti a molla. Progettato per applicazioni severe con elevate velocità di funzionamento fino a 10.000 cicli/ora, offre affidabilità e resistenza elevate. Disponibile in tutto il mondo, certificazione multi-standard (IEC, UL, CSA, CCC, EAC, Marine), conformità
Scheda tecnica - SNRCA3KN313BD
PEP - Product Environmental Profile - SNRCA3KN313BD
Declaration DOC CE (Declaration of conformity CE) - SNRCA3KN313BD
REACh declaration - SNRCA3KN313BD
RoHS Eur declaration - SNRCA3KN313BD
Immagini 360° - SNRCA3KN313BD
Caratteristiche tecniche
tipo di montaggio
Barra DIN/vite
larghezza (mm)
45
altezza (mm)
58
profondità (mm)
57
interfaccia
NO
numero di contatti ausiliari, contatti di chiusura
3
numero di contatti ausiliari, contatti di riposo
1
corrente d’esercizio nominale Ie, 400 V (A)
10
comando manuale
NO
numero di contatti ausiliari, invertitori
0
tens. alimentaz. pilota nominale Us DC (V)
24
tipo di tensione d’esercizio
DC
con indicatore a LED
NO
tensione di commutazione nominale (A)
0.005
tipo di collegamento circuito elettrico ausiliario
Raccordo a molla
num. contatti ausiliari, contatti di riposo, a commutaz. ritardata
0
num. contatti ausiliari, contatti di chiusura, a commutaz. anticipata
0
corrente d’esercizio nominale (A)
10
tensione d’esercizio per DC (V)
690
tipo di tensione per l’azionamento
DC
Codice EAN
3389110241778
