Descrizione

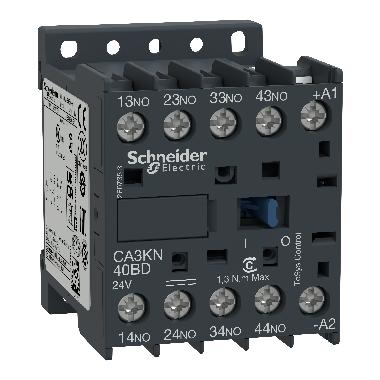

Relè di controllo TeSys D, 4 contatti (4NO), 10A/690V, per il controllo dei carichi elettromagnetici AC-15/DC-13. Dispone di un circuito di controllo da 24V DC senza consumi allo spunto, collegamento mediante morsetti a vite. Per elevati velocità di funzionamento fino a 180 cicli/min e temperatura ambiente -25/+50°C, garantisce affidabilità e durata elevate. Compatto (larghezza 45 mm), per il fissaggio su guida DIN da 35 mm o per il fissaggio a vite. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC),
Scheda tecnica - SNRCA3KN40BD
Product End of Life Instructions
Immagini 360° - SNRCA3KN40BD
Caratteristiche tecniche
tipo di montaggio
Barra DIN/vite
larghezza (mm)
45
altezza (mm)
58
profondità (mm)
57
interfaccia
NO
numero di contatti ausiliari, contatti di chiusura
4
numero di contatti ausiliari, contatti di riposo
0
corrente d’esercizio nominale Ie, 400 V (A)
10
comando manuale
NO
numero di contatti ausiliari, invertitori
0
tens. alimentaz. pilota nominale Us DC (V)
24
tipo di tensione d’esercizio
DC
con indicatore a LED
NO
tensione di commutazione nominale (A)
0.005
tipo di collegamento circuito elettrico ausiliario
Raccordo a vite
num. contatti ausiliari, contatti di riposo, a commutaz. ritardata
0
num. contatti ausiliari, contatti di chiusura, a commutaz. anticipata
0
corrente d’esercizio nominale (A)
10
tensione d’esercizio per DC (V)
690
tipo di tensione per l’azionamento
DC
