Descrizione

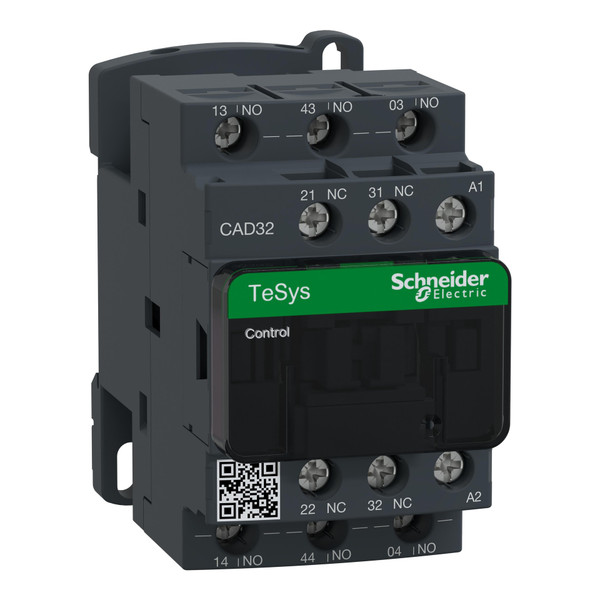

Relè di controllo TeSys D, 5 contatti (3NO + 2NC), 10 A/690 V, per il controllo dei carichi elettromagnetici AC-15/DC-13. Dispone di un circuito di controllo AC da 230V 50/60 Hz, collegamento mediante morsetti a vite. Per elevati velocità di funzionamento fino a 180 cicli/min e temperatura ambiente -40/+60°C, garantisce affidabilità e durata elevate. Compatto (larghezza 45 mm), per il fissaggio su guida DIN da 35 mm o per il fissaggio a vite. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC, Marine),
Scheda tecnica - SNRCAD32P7
Product End of Life Instructions
Immagini 360° - SNRCAD32P7
Caratteristiche tecniche
tipo di montaggio
Barra DIN/vite
larghezza (mm)
45
altezza (mm)
77
profondità (mm)
84
interfaccia
NO
numero di contatti ausiliari, contatti di chiusura
3
numero di contatti ausiliari, contatti di riposo
2
corrente d’esercizio nominale Ie, 400 V (A)
10
comando manuale
NO
numero di contatti ausiliari, invertitori
0
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
230
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
230
tipo di tensione d’esercizio
AC
con indicatore a LED
NO
tensione di commutazione nominale (A)
0.005
tipo di collegamento circuito elettrico ausiliario
Raccordo a vite
num. contatti ausiliari, contatti di riposo, a commutaz. ritardata
0
num. contatti ausiliari, contatti di chiusura, a commutaz. anticipata
0
corrente d’esercizio nominale (A)
10
tensione d’esercizio per AC 50 Hz (V)
690
tensione d’esercizio per AC 60 Hz (V)
690
tipo di tensione per l’azionamento
AC
