Descrizione

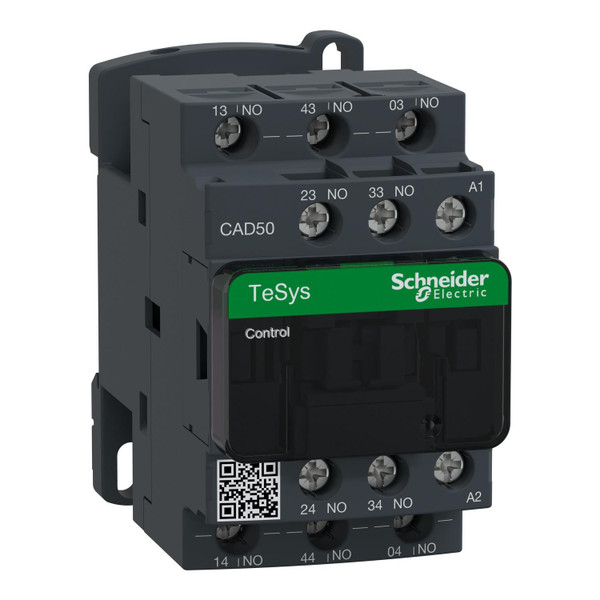

CAD50F7 è un relè di controllo TeSys D Schneider Electric per le categorie di utilizzo AC-15 fino a 690V e DC-13 fino a 440V. E' composto da 5 contatti (5NO), una bobina 110V 50/60Hz CA e collegamento mediante morsetti a vite. Per applicazioni severe con elevate velocità di funzionamento fino a 10.800 cicli/ora, offre affidabilità e resistenza elevate. Disponibile in tutto il mondo, dispone di certificazione in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
Product End of Life Instructions
Scheda tecnica - SNRCAD50F7
Immagini 360° - SNRCAD50F7
Caratteristiche tecniche
tipo di montaggio
Barra DIN/vite
larghezza (mm)
45
altezza (mm)
77
profondità (mm)
93
interfaccia
NO
numero di contatti ausiliari, contatti di chiusura
5
numero di contatti ausiliari, contatti di riposo
0
corrente d’esercizio nominale Ie, 400 V (A)
10
comando manuale
NO
numero di contatti ausiliari, invertitori
0
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
110
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
110
tipo di tensione d’esercizio
AC
con indicatore a LED
NO
tensione di commutazione nominale (A)
0.005
tipo di collegamento circuito elettrico ausiliario
Raccordo a vite
num. contatti ausiliari, contatti di riposo, a commutaz. ritardata
0
num. contatti ausiliari, contatti di chiusura, a commutaz. anticipata
0
corrente d’esercizio nominale (A)
10
tensione d’esercizio per AC 50 Hz (V)
690
tensione d’esercizio per AC 60 Hz (V)
690
tipo di tensione per l’azionamento
AC
