Descrizione
Descrizione completa

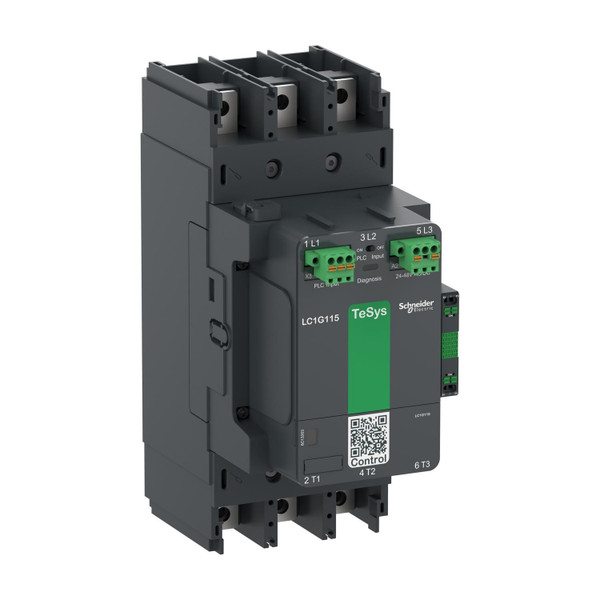

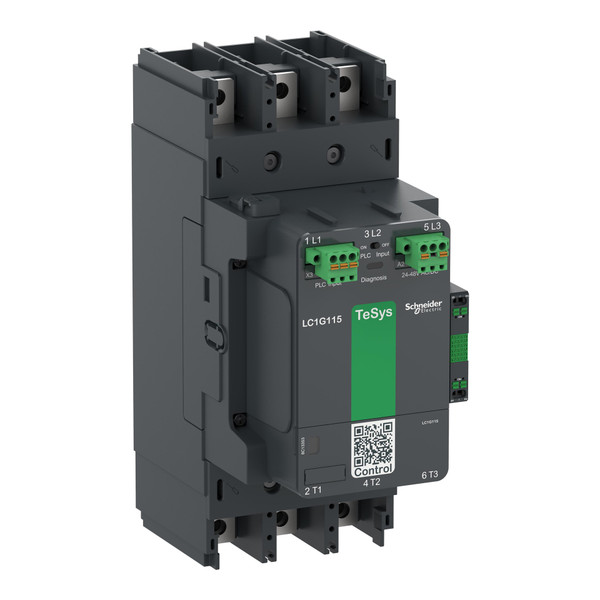

Contattore ad alta potenza TeSys Giga, 3 poli (3 NA), adatto per applicazioni di categoria AC-3 fino a 225A 132kW@440V, dotato di bobina elettronica a basso consumo a banda larga 200-500 V CA/CC, Controllo uscita PLC e integrato con blocco contatti ausiliari 1NA+1NC (17V 1mA). Progettato per applicazioni severe con velocità di funzionamento massime fino a 500 cicli all'ora e ambienti fino a 60°C. È costruito con un'elevata affidabilità che fornisce una durata meccanica fino a 8 milioni di cicli. Contact Wear Diagnosis (CWD) è una funzione standard, Monitora costantemente e fornisce feedback in condizioni di funzionamento corretto e condizioni di allarme tramite un indicatore LED. La segnalazione remota della diagnostica di usura è abilitata da un modulo opzionale Remote Wear Diagnosis (RWD). È possibile sostituire il modulo di commutazione (contatti principali), modulo di controllo che incrementa la durata del contattore e consente la manutenzione senza rimuovere i cavi di alimentazione/le sbarre di distribuzione, grazie ai blocchi di connessione memoria cablaggio. I collegamenti all'alimentazione principale accessibili dalla parte anteriore sono dotati di collegamenti bullonati e collegamenti di controllo tramite morsetti a innesto e assemblaggio facile e rapido. Fornisce protezione IP2x dal fronte con coprimorsetti opzionali conformi a IEC 60529 e VDE 0106. Può coprire temperature ambiente di funzionamento da -25°C a 60°C e viene montato direttamente su piastra, senza declassamento fino a 3000 m di altitudine. Il contattore può essere installato in tre quadranti di piano verticale ed è possibile montare direttamente OLR sotto il contattore. Dimensioni 255 mm x 108 mm x 193 mm (LxAxP), dimensioni compatte per risparmiare spazio sul pannello. Certificazione multi-standard (CB, CCC, cULcs, marcatura CE, UKCA). Il codice QR univoco fornisce un rapido accesso ai dati completi del prodotto.Scheda Tecnica
Documentazione
Scheda tecnica - SNRLC1G225LSEAImmagini 360° - SNRLC1G225LSEA
Scheda Tecnica
larghezza (mm)
108
altezza (mm)
255
profondità (mm)
193
adatto per installazione in serie
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
110.0
num. di contatti di chiusura, contatti principali
3
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
corrente d’eserc. nominale Ie per AC-3, 400 V (A)
225.0
corrente d’eserc. nominale Ie per AC-1, 400 V (A)
330.0
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
200
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
200
tens. alimentaz. pilota nominale Us DC (V)
200
tipo di collegamento circuito elettrico principale
Raccordo a bullone
tensione d’esercizio per AC 50 Hz (V)
1000
tensione d’esercizio per AC 60 Hz (V)
1000
tipo di tensione per l’azionamento
AC/DC
corrente d’eserc. nominale Ie per AC-4, 400 V (A)
225
potenza d’eserc. nominale Ie per AC-4, 400 V (kW)
110.0
potenza di esercizio nominale NEMA (kW)
150
