Descrizione

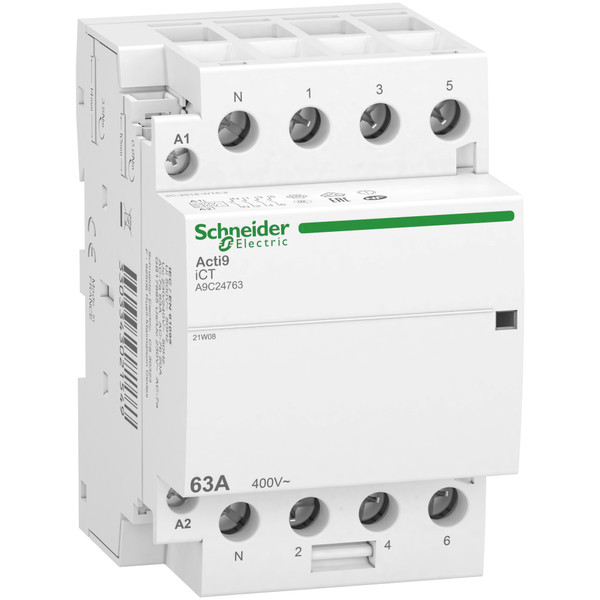

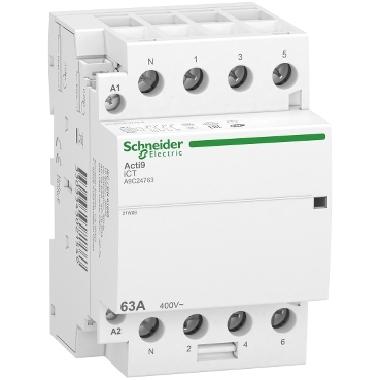

Acti9 iCT è un contattore modulare. È un dispositivo di controllo remoto 3P+N con 4 contatti normalmente aperti. La corrente nominale In è 63A per AC-7A e 20A per AC-7b. La tensione operativa nominale Ue è compresa tra 220VAC e 240 V AC. La tensione di alimentazione Uc è compresa tra 230VAC e 240 V AC. Questo dispositivo può essere utilizzato per circuiti di alimentazione. È compatibile con tutti gli ausiliari di controllo Acti9, per applicazioni di illuminazione. Il dispositivo può essere utilizzato per applicazioni di illuminazione. Il prodotto è conforme alla norma IEC/EN 61095. La resistenza elettrica arriva fino a 100000 cicli per AC-7A o AC-1, 30000 cicli per AC-7C, AC-7B, AC-3, AC-5A o AC-5B le operazioni di commutazione massime sono 100 al giorno. La tensione nominale di isolamento Ui è 440 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. Il grado di inquinamento è 2. È installabile su guida DIN. La sua larghezza è di 6 passi da 9 mm. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 85 mm x (L) 54 mm x (P) 60 mm. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di funzionamento va da -5°C a 60°C. La temperatura di stoccaggio va da -40°C a 70°C.
Scheda tecnica - SNRA9C24763
Catalogo
Progetto REACh
Caratteristiche tecniche
profondità di incasso (mm)
43.5
tensione d’esercizio nominale (V)
220
larghezza in unità di suddivisione
3
carico max. lampada a incandescenza (W)
22500
carico max. della lampada fluorescente (VA)
11550
carico max della lampada fluorescente (circuito duo) (VA)
17700
carico max della lampada fluorescente (compensaz. parallela) (VA)
10500
cursore per commutazione manuale
NO
tipo di tensione di azionamento
AC
tipo di tensione d’esercizio
AC
grado di protezione (IP)
IP20
corrente d’esercizio nominale (A)
63
dispositivi supplementari possibili
SI
numero di contatti di riposo
0
numero di contatti di chiusura
4
tensione di azionamento nominale (V)
230
Senza ronzio
NO
con funzione giorno/notte
NO
